一、概述

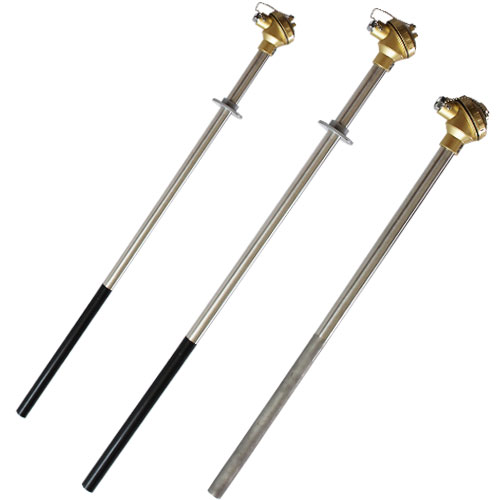

耐磨熱電偶有耐磨頭、連接桿、安裝固定用的螺紋或法蘭、接線盒、熱電偶芯或熱電偶絲等部分組成。

由于針對不同溫度范圍及被測介質而采用不同的高強度耐磨保護管及表面改性措施，構成復合管型實體化結構本系列產品適用于對保護管磨損嚴重的石油化工，輸煤系統，流化床式鍋爐，水泥熟料及耐火材料等流動粉體及物料的溫度測量。進一步提高耐磨熱電偶的使用壽命。其性能優于現行耐磨熱電偶,博得用戶好評。擁有多項高科技的產品處于國際領先水平，其特殊工藝的耐磨材料在不影響測溫滯后的前提下，徹底解決了循環流化床鍋爐測溫?zé)犭娕嫉氖褂脡勖Ｗo(hù)套管具有耐磨，耐高溫氧化，耐硫化、耐液態鐵粉、石灰石等水泥料腐蝕，抗沖刷，耐振動諸多技術，使測溫?zé)犭娕际褂脡勖话阋恢羶赡辍?/p>

煤粉爐、球磨機、水泥廠等工業現場，采用鎧裝或高溫鎧裝芯體，配以不同材質及規格的耐磨套管，耐磨損、耐震動、抗熱震性能好，在各種磨損程度極高的惡劣場合中產品的使用壽命可達普通產品的幾倍之高，大大提高了生產效率，降低成本消耗。采用特種耐熱和耐磨合金材料作為測量外保護管兼耐磨頭，內裝鎧裝芯體，既能具有較高的對粉煤灰顆粒沖刷的耐蝕性能，又能在高溫條件下對內芯體起到良好的保護作用。采用法蘭或螺紋的連接形式，能長期在0～1400℃之間進行溫度測量，是冶金行業運用于高溫、耐磨環境中十分理想的溫度傳感器。

采用特殊材質的耐熱材質及耐磨合金材質作為測溫外套管和耐磨頭，根據被測量溫度的不同，所選擇的耐磨保護管材質也不同，采用法蘭連接或者螺紋連接方式，能長期使用在0-1400度的范圍內進行溫度測量，是冶金、化工、水泥廠、電廠、流化床鍋爐行業運用在高溫及耐磨環境中*理想的測量溫度傳感器，耐磨保護管內裝有鎧裝芯體，具有較高的耐磨、耐腐蝕、耐氧化、抗沖刷的性能，保護管又可以在高溫條件下對內裝鎧裝芯起到良好的保護作用，使用壽命更高 可以長達二年。的組成部分有耐磨頭、連接桿、螺紋連接或法蘭、接線盒、鎧裝內芯，其中耐磨頭應根據生產現場實際溫度選擇材質，連接桿、螺紋連接或法蘭應根據現場有沒有腐蝕性介質選擇材質。

二、產品標準

電氣出口：M20×1.5，NPT1/2

耐磨頭硬度：HRC60-65

防護等級：IP65

絕緣電阻>100MΩ（常溫下）

試驗電壓：500VDC

連接尺寸：M27×2 NPT3/4

精度等級：Ⅰ級

法蘭標準：美國標準ASME/ANSIB116.5-88 德國標準DIN2628-2638-1975

三、型號及規格

型號	分度號	測溫范圍	公稱壓力	流速	規格
					d	L*1
WRN-230NM WRN2-230NM	K	0-800	≤10Mpa	≤100m/s	Φ16	300*150 350*200 400*250 450*300 500*350 550*400 650*500 900*750 1150*1000
WRE-230NM WRE2-230NM	E	0-600
WZP-230NM WZP2-230NM	PT100	-200-500
WRN-630NM WRN2-630NM	K	0-800	≤30Mpa	≤80m/s	Φ15
WRE-630NM WRE2-630NM	E	0-600
WZP-630NM WZP2-630NM	PT100	-200-500

四、耐磨熱電偶材質的比較

1、金屬陶瓷耐磨：采用重結晶碳化硅金屬陶瓷保護管，高溫可達1300℃，內裝K分度或S分度鎧裝芯體，專門適用于水泥窯尾、循環硫化床等高溫強耐磨工況的溫度測量。

材質成分：SiC

使用溫度：0～1600℃

2、熱風爐專用耐磨：采用新型碳化硅金屬陶瓷保護管，高溫可達1300℃，內芯為S分度或B分度高溫鎧裝芯體，專門適用于熱風爐場合的溫度測量。

材質成分：SiC

使用溫度：0～1600℃

3、高溫合金耐磨頭，內裝鎧裝芯體，既能具有較高的對粉煤灰顆粒沖刷的耐蝕性能，又能在高溫條件下對內芯體起到良好的保護作用。采用法蘭或螺紋的連接形式，能長期在0∽1200℃之間進行溫度測量，是冶金行業運用于高溫、耐磨環境中十分理想的溫度傳感器。

材質：K1320耐熱耐磨合金

溫度：0～1200℃

4、高溫合金耐磨2：采用特種耐熱和耐磨合金材料作為測溫外保護管，內裝鎧裝芯體，既具有較高的對顆粒沖刷的耐蝕性能，又能在高溫條件下對內芯體起到良好的保護作用。采用法蘭或螺紋的連接形式，能長期在0∽1200℃之間進行溫度測量，是冶金行業運用于高溫、耐磨環境中十分理想的溫度傳感器。

材質：3YC52或GH3030耐熱耐磨合金

溫度：0～1200℃

5、鐵鋁瓷保護管：鐵基含鋁并巧妙地加入A12O3粉，即制得鐵鋁瓷（TLC）特別含金，將鐵鋁瓷合金制成熱電偶（阻）保護管，即成為鐵鋁瓷熱電偶（阻）*關鍵的零件－－鐵鋁瓷保護管。根據工作溫度、磨損情況、介質種類、壓力等式?jīng)r，制成不同系列的鐵鋁瓷保護管，現有系列：TLC、TLC1、TLC2、TLC3、TLC4及TLC5六大系列。

TLC型：耐鹽酸、硝酸、硫酸、耐氫氧化鈉、氫氧化鉀溶液。工作溫度分為350°C、750°C兩種。

TLC1型：耐氧化、耐硫化、耐鋅蒸汽腐蝕，有較高的耐磨性能，良好的抗熱抗震性，工作溫度1100°C。經實際使用，在鋅精礦沸騰爐壽命4個月，在硫鐵礦沸騰爐壽命12個月，在沸騰爐和循環流化床鍋爐爐堂使用壽命6個月，在球磨機、風扇磨進出口使用壽命6-8個月。

TLC2型：工作溫度1250°C，耐磨性能低于TLC1型，與陶瓷管相比抗熱震性、高溫?zé)釓?qiáng)性、工作壓力（16MPa等技術指標均 ，特別適用于1250°C分度號S的熱電偶保護管。

TLC3型：由TLC2型改進而成，除具備TLC2型的特點外，在耐磨性能上有了特別的提高，遠遠高于TLC1型，在同等工況下，可提高壽命二倍。工作溫度1300°C。

TLC4型：由TLC1型必進而成，除具備TLC1型的特點外，在耐磨性能上有了特別的提高，遠遠高于TLC1型，在同等工況下，可提高壽命三倍，工作溫度1100°C。經實際使用，在球磨機進出口測溫用保護管壽命可達36個月。

使用場合：客戶在訂購耐磨熱電偶、耐磨熱電阻時一定要確定其使用工礦場合，

使用溫度，便于廠家對耐磨頭材質的正確選擇。

五、耐磨保護管類型及性能

類型	代號	性能特點	測量范圍℃	外徑d(mm)	適用場合
不銹鋼噴涂	NP	耐磨	0~800	Φ16，Φ22	水泥  煤粉  流化床 沸騰爐 水泥旋窯
不銹鋼加強	Q	壽命延長	0~800 極限0~1050	Φ22~Φ30
硬質合金	NH10	耐磨、耐高溫	0~1100	Φ16~Φ34
高溫合金	NH12	耐磨、耐腐、耐高溫、強度好	0~1200	Φ20~Φ25
高溫合金	NH13	耐磨、耐腐、耐高溫、性能好	0~1300	Φ22
高鉻鑄鐵	G	耐磨、耐腐、外徑大	0~1050	Φ32~Φ38

六、應用領域

耐磨熱電偶是冶金、化工、水泥廠、電廠、流化床鍋爐行業運用在高溫及耐磨環境中*理想的測量溫度傳感器，耐磨保護管內裝有鎧裝芯體，具有較高的耐磨、耐腐蝕、耐氧化、抗沖刷的性能，保護管又可以在高溫條件下對內裝鎧裝芯起到良好的保護作用。

耐磨熱電偶各種材質特性

1、耐磨熱電偶高溫合金耐磨

采用特種耐熱和耐磨合金材料作為測溫外保護管兼耐磨頭，內裝鎧裝芯體，既能具有較高的對粉煤灰顆粒沖刷的耐蝕性能，又能在高溫條件下對內芯體起到良好的保護作用。采用法蘭或螺紋的連接形式，能長期在0~1200℃之間進行溫度測量，是冶金行業運用于高溫、耐磨環境中十分理想的溫度傳感器。

材質：K1320耐熱耐磨合金溫度：0～1200℃。

2、高溫合金耐磨

采用特種耐熱和耐磨合金材料作為測溫外保護管，內裝鎧裝芯體，既具有較高的對顆粒沖刷的耐蝕性能，又能在高溫條件下對內芯體起到良好的保護作用。采用法蘭或螺紋的連接形式，能長期在0~1200℃之間進行溫度測量，是冶金行業運用于高溫、耐磨環境中十分理想的溫度傳感器。　

材質：3YC52或GH3030耐熱耐磨合金溫度：0～1200℃。

3、金屬陶瓷耐磨

采用重結晶碳化硅金屬陶瓷保護管，高溫可達1300℃，內裝K分度或S分度鎧裝芯體，專門適用于水泥窯尾、循環硫化床等高溫強耐磨工況的溫度測量?！?/p>

材質成分：SiC 使用溫度：0～1600℃。

4、熱風爐專用耐磨

采用新型碳化硅金屬陶瓷保護管，高溫可達1300℃，內芯為S分度或B分度高溫鎧裝芯體，專門適用于熱風爐場合的溫度測量。

材質成分：SiC 使用溫度：0～1600℃
