產品詳情
PRODUCT DETAILS
一、概述

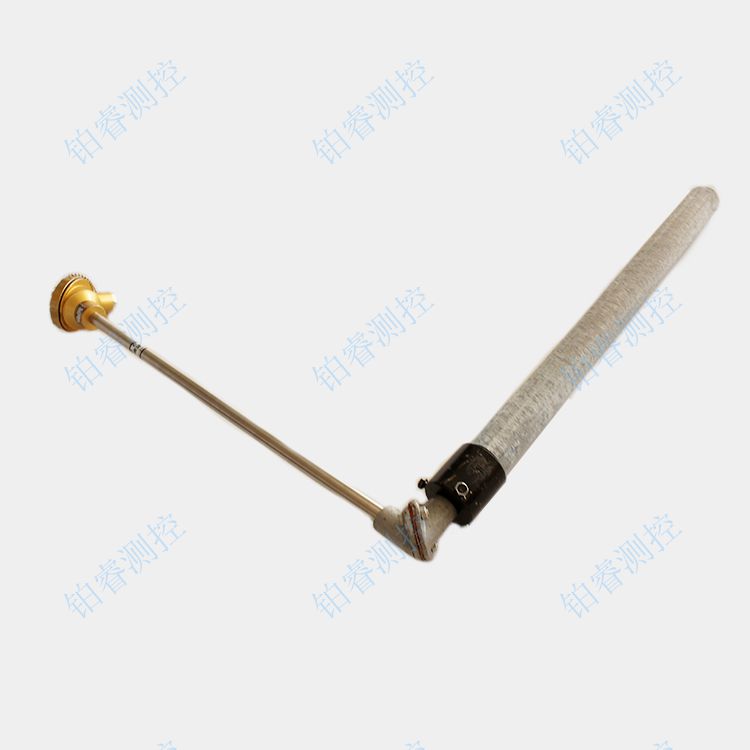

對于溫度較高的酸堿強腐蝕的測量場合 ，可選用氮化硅保護管熱電偶，其測量溫度可達1100℃，因其材質的特殊性，故一般只提供兩節式套管的產品形式。與兩節式熱電偶/熱電阻和雙金屬溫度計配套使用，保護熱電偶/熱電阻和雙金屬溫度計正常工作。且可用于高壓高流速場合。應用的設備：陶瓷工業設備、化工冶煉設備、冶煉玻璃設備；配套產品有：溫度隔離器、溫度接觸器、電子計算機、熱電偶補償導線、溫度數顯儀、溫度記錄儀、溫度變送器。
二、產品標準
1、產品執行標準IEC584、IEC751、JB/T5518-1991、JB/T9238、JB/T8622、JB/T8623
2、用途：高溫防腐場所
3、感溫原件：鉑銠熱電偶 鎳鉻鎳硅熱電偶
4、接線盒形式：防噴式
5、安裝形式：固定法蘭
6、套管材質： 氮化硅熱電偶具有優良抗氧化性，耐腐蝕性，機械性能好，適用于高溫場所
7、長度范圍有： 300*150、350*200、650*500、750*600、1000*850、400*250、450*300、500*350、550*400、600*450。
8、套管直徑：Φ30-50
9、電氣出口：M20*1.5，NPT1/2
10、響應時間：≤80S
11、防護等級：IP65
12、溫度范圍：0～1600℃
13、 精度等級有:Ⅱ
14、公稱壓力：一般是指在常溫下，保護管所能承受的靜態外壓而不破裂。允許工作壓力不僅與保護管材料、直徑、壁厚有關，且與其結構形式、安裝方法及被測介質的流速、種類有關。
15、水壓實驗：對保護管的耐壓和泄露檢查有要求時，須對保護管進行試驗。試驗壓力為保護管耐壓等級的 15 倍。X射線探傷試驗：對保護管的壁厚，偏心距等項目檢查有要求時，須按用戶要求進行檢查。
三、型號及規格
|
型 號 |
分度號 |
測量范圍 |
保護管材 料 |
熱響應時間 |
規格 |
|
|
D |
L*1mm |
|||||
|
WRN2F-530G |
K
|
0～1600 |
氮化硅 |
＜180S |
Φ30 Φ40 Φ50 |
300*150 350*200 400*250 450*300 500*350 550*400 600*450 650*500 750*600 1000*850 |
|
WRP2F-530G |
S |
0～1600 |
氮化硅 |
＜180S |
Φ30 Φ40 Φ50 |
300*150 350*200 400*250 450*300 500*350 550*400 600*450 650*500 750*600 1000*850 |
四、保護管材質及選用
|
材質 |
代碼 |
一般操作溫度 |
更大溫度 |
特點 |
|
半透明石英 |
QT |
1000 ℃ |
1100 ℃ |
99.99 ％石英 一端封閉，抗熱沖擊性強，但易碎?？箟A性弱抗酸性強。在氫氣和還原性氣體中氣密性弱。很強的熱傳導性。 |
|
透明石英 |
||||
|
陶瓷 |
PT2 |
1400 ℃ |
1500 ℃ |
高鋁陶瓷。耐熱沖擊性好。適用在燃煤、燃油和電氣爐中。 |
|
PT1 |
1500 ℃ |
1600 ℃ |
60 ％鋁 -40 ％硅 燒結鋁?？篃釠_擊性比 PT2 稍低。適用于加熱爐和熱交換器中。密閉。 |
|
|
剛玉 |
PT0 |
1600 ℃ |
1800 ℃ |
99.7 ％鋁。比 PT1 具有更優良的化學穩定性。適用于熔融鋼、爐渣、熔融玻璃中。密閉。 |
|
金屬陶瓷（鉻 - 氧化鋁） |
LT1 |
1300 ℃ |
1400 ℃ |
77 ％鋁 -23 ％鉻 良好的抗熱和抗磨損性能。適用于銅水和其它不含鐵的金屬的溫度測量。 |
|
金屬陶瓷（ Cermotherm ） |
2040 |
1600 ℃ |
2200 ℃ |
60 ％鉬 -40 ％二氧化鋯。在熔融金屬中，熱傳導性好，抗熱沖擊性和抗腐蝕性強。適合連續應用在鋼水中，但不適用在高溫氧化性氣氛中。 |
|
再結晶碳化硅 |
Y1 |
1650 ℃ |
--- |
99 ％碳化硅。 耐酸堿性強。適用于 1500 ℃ 以下的中性氣氛中。另也適用于熔融鋅、鋁、石墨、銅等中。多孔滲水。 |
|
自結合碳化硅 |
Y2 |
1650 ℃ |
230 ℃ 0 |
99 ％碳化硅。 高溫下抗熱沖擊性、腐蝕性、磨損性能優越。適用于氧化和還原性氣氛中。 |
|
硅結合碳化硅 |
Y3 |
1500 ℃ |
1700 ℃ |
89 ％碳化硅 +8.5 ％二氧化硅 +0.7 ％氧化鋁 +0.7 ％三氧化二鐵。熱傳導性好。測量性比氧化型得更高。耐熱沖擊性好。多孔滲水。 |
|
氮結合碳化硅 |
Y4 |
1550 ℃ |
1750 ℃ |
78 ％碳化硅 +3 ％二氧化硅 +18 ％氮化硅。優點和 Y3 很相似。但含有 Si3N4. *適用于熔融鋁。 |
|
氧化鋯 |
ZR 1706 |
1900 ℃ |
2400 ℃ |
100 ％二氧化鋯。對熔融金屬的氣密性和化學穩定性更好。適用于 1900 ℃ 以下熔融的特種金屬、爐渣和玻璃。 |
訂貨需知：
1. 注明熱電偶型號、分度號、使用溫度范圍。
2. 熱電偶保護管直徑、長度、材質等。
3. 有緊固件、法蘭裝置的，需要提供先關尺寸。
