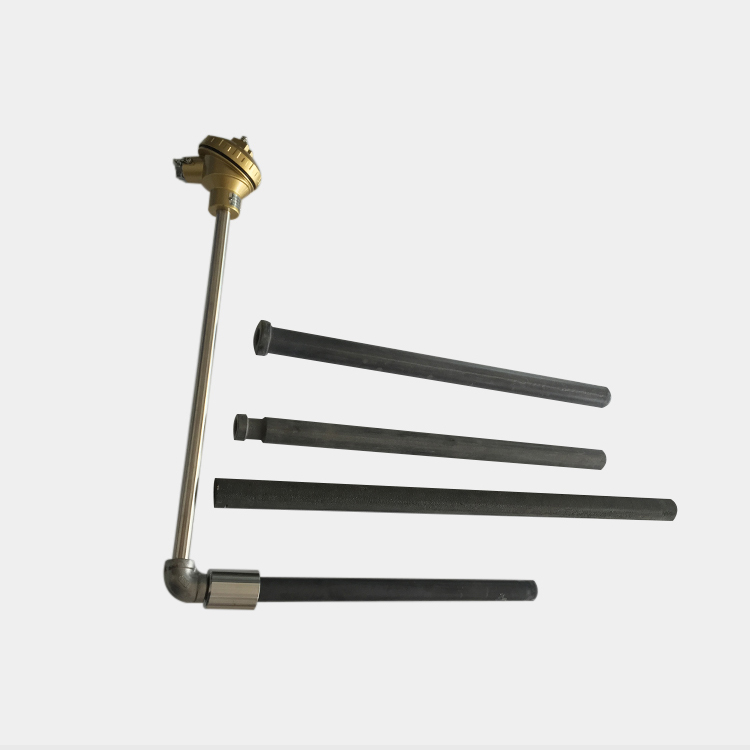

                      石墨保護管防腐熱電偶
一、概述

石墨套管超強腐蝕熱電偶根據現場轉化器介質中含有氯離子，易與碳發生反應的特性，采用進口超低碳316L套管，顯著提高了抗晶間腐蝕性能，延長了使用壽命。產品結構采用活絡抽芯式結構，用戶在不停車的情況下即可以檢修更換熱電偶，避免了因停車造成的損失。

熱電偶石墨護套管主要用于保護測量鋁液溫度的熱電偶感溫棒，它使鋁液與熱電偶感溫棒隔離，避免鋁液腐蝕熱電偶感溫棒金屬外殼，亦避免熱電偶感溫棒金屬外殼污染鋁液確保鋁鑄件的品質。

二、產品標準

分度號:E

測量范圍:0-500（℃）

允差等級:1

熱響應時間:30（s）

聯接型式:多種可選擇

外形尺寸:300*150（mm）

特 點 ：VG278型、VG290型熱電偶石墨護套管具有傳熱快、抗熱沖擊強、耐用。

型號規格:VG278 Φ44*Φ25*457、VG290 Φ44*Φ25*585

三、型號及規格

產品型號	HYTC04-G48VCM
分度號	E	安裝形式	固定法蘭
測溫元件	多支鎧裝熱電偶	防爆等級	ExdIICT6
元件規格	Φ3	結構特點	套管為整體鉆孔式
應用業績	唐山氯堿有限公司、天津化工廠、沈陽化工廠
產品特點	石墨套管超強腐蝕熱電偶根據現場轉化器介質中含有氯離子，易與碳發生反應的特性，采用進口超低碳316L套管，顯著提高了抗晶間腐蝕性能，延長了使用壽命。產品結構采用活絡抽芯式結構，用戶在不停車的情況下即可以檢修更換熱電偶，避免了因停車造成的損失。

四、使用方法

1.取適量高溫膠與耐火泥調成糊狀，灌入熱電偶石墨護套管底部，然后將熱電偶感溫棒插入熱電偶石墨護套管底部粘合固化。

2.確認粘合固化后,將其置于爐具上升溫至150℃左右保溫15分鐘。

3.次使用,更好隨冷爐一起逐漸升溫,并在熱電偶石墨護套管周圍盡量放置些碎鋁塊或料頭。

五、注意事項

1.使用中嚴禁鋁錠或湯勺等工具對熱電偶石墨護套管的機械性碰撞，以避免熱電偶石墨護套管機械性碰撞損壞。

2. 嚴禁將裝有熱電偶石墨護套管的熱電偶感溫棒由常溫狀態突然放入鋁液中，而應將其置于爐具上逐漸升溫至接近鋁液溫度時再放入鋁液中，以避免受到強熱沖擊而損壞。

訂貨需知：

1、注明熱電偶型號、分度號、使用溫度范圍。

2、熱電偶點數、熱電偶保護管材質、直徑、長度等。（保護管總長L=l 150，特殊插入深度及其保護管材質可按協議定貨）

3、有緊固件、法蘭裝置的，需要提供先關尺寸。
