一、概述

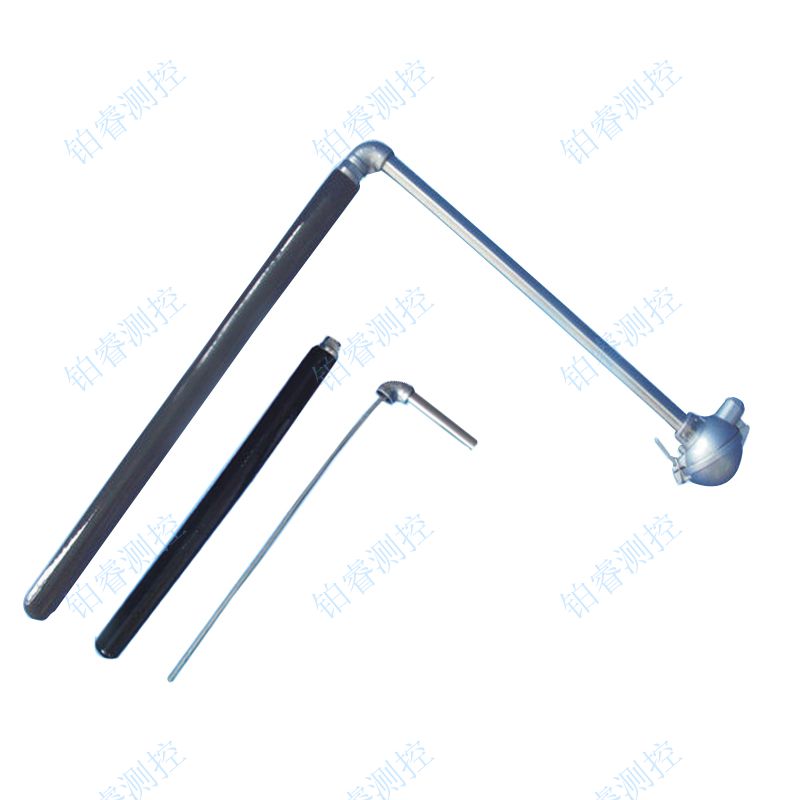

對于溫度較高的酸堿強腐蝕的測量場合，可選用搪瓷保護套管熱電偶，其測量溫度可達1100℃，因其材質的特殊性，故一般只提供兩節式套管的產品形式。與兩節式熱電偶/熱電阻和雙金屬溫度計配套使用，保護熱電偶/熱電阻和雙金屬溫度計正常工作。且可用于高壓高流速場合。應用的設備：陶瓷工業設備、化工冶煉設備、冶煉玻璃設備；配套產品有：溫度隔離器、溫度接觸器、電子計算機、熱電偶補償導線、溫度數顯儀、溫度記錄儀、溫度變送器。

二、產品標準

1、產品執行標準IEC584、IEC751、JB/T5518-1991、JB/T9238、JB/T8622、JB/T8623

2、用途：石油化工高溫防腐場所

3、感溫原件：鉑銠熱電偶 鎳鉻鎳硅熱電偶

4、接線盒形式：防噴式

5、安裝形式： 無固定式

6、套管材質：搪瓷具有優良抗氧化性，耐腐蝕性，機械性能好，適用于高溫場所

7、長度范圍有： 300*150、350*200、650*500、750*600、1000*850、400*250、450*300、500*350、550*400、600*450。

8、套管直徑：Φ16

9、電氣出口：M20*1.5，NPT1/2

10、響應時間：≤80S

11、防護等級：IP65

12、溫度范圍：0～1600℃

13、 精度等級有:Ⅱ

14、公稱壓力：一般是指在常溫下，保護管所能承受的靜態外壓而不破裂。允許工作壓力不僅與保護管材料、直徑、壁厚有關，且與其結構形式、安裝方法及被測介質的流速、種類有關。

15、水壓實驗：對保護管的耐壓和泄露檢查有要求時，須對保護管進行試驗。試驗壓力為保護管耐壓等級的 15 倍。X射線探傷試驗：對保護管的壁厚，偏心距等項目檢查有要求時，須按用戶要求進行檢查。

三、型號及規格

型 號	分度號	測量范圍	保護管材 料	熱響應時間	規格
					D	L*1mm
WRN2F-530G WRN2F-530G	K      S	0～1600		＜180S	Φ16 (可定制)	300*150 350*200 400*250 450*300 500*350 550*400 600*450 650*500 750*600 1000*850



1. 注明熱電偶型號、分度號、使用溫度范圍。

2. 熱電偶保護管直徑、長度、材質等。

3. 有緊固件、法蘭裝置的，需要提供先關尺寸。
