產品詳情
PRODUCT DETAILS

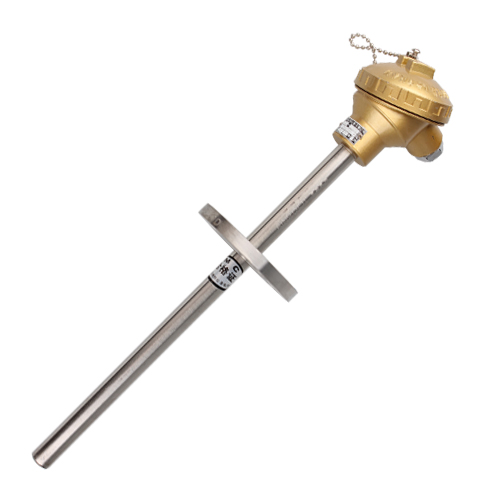

WZ系列工業用熱電阻作為溫度測量傳感器,通常與溫度變送器,調節器以及顯示儀表等配套使用,組成過程控制系統,用以直接測量或控制各種生產過程中-200℃-500℃范圍內的液體,蒸汽和氣體介質以及固體表面的溫度.
熱電阻是利用物質在溫度變化時本身電阻也隨著發生變化的特性來測量溫度的.當被測介體中有溫度剃度存在時,所測的溫度是感溫元件所在范圍介質中的平均溫度.
盡管各種熱電阻的外形差異很大,但是它們的基本結構卻大致相似,一般有感溫元件,絕緣套管,保護管,和接線盒等主要部分組成
特點 ：
·測溫精度高；
·機械強度高，耐壓性能好；
·進口薄膜電阻元件，性能可靠穩定。
工作原理 ：
熱電阻是利用物質在溫度變化時，其電阻也隨著發生變化的特征來測量溫度的。當阻值變化時，工作儀表便顯示出阻值所對應的溫度值。
|
類 別 |
型 號 |
分度號 |
測溫范圍℃ |
保護管 材 料 |
直徑d mm |
熱響應時間 T 0.5 S |
|
單支鉑熱電阻
|
WZP-430 |
Pt100 （BA1BA2） |
-200~420 |
不銹鋼1Cr18Ni9Ti 不銹鋼 0Cr18Ni12M02Ti |
Φ16 |
<90 |
|
WZP-431 |
Φ12 |
<30 |
||||
|
雙支鉑熱電阻 |
WZP2-430 |
Φ16 |
<90 |
|||
|
WZP2-431 |
Φ12 |
<90 |
||||
|
銅熱電阻 |
WZC-430 |
Cu50 |
-50~100 |
不銹鋼1Cr18Ni9Ti |
Φ12 |
<120 |
固定法蘭型號規格對照表
|
產品型號 |
固定式法蘭盤規格（專業標準） |
|||
|
D0 |
D1 |
D3 |
D4 |
|
|
WZP-430 |
Ф95 |
Ф65 |
Ф45 |
Ф16 |
|
WZP-431 |
Ф95 |
Ф65 |
Ф45 |
Ф12 |
|
WZP2 -430 |
Ф95 |
Ф65 |
Ф45 |
Ф16 |
|
WZP2 -431 |
Ф95 |
Ф65 |
Ф55 |
Ф12 |
熱電阻長度規格
|
Φ16 |
防水式430、431Φ12
|
||
|
總長L |
置深l |
總長L |
置深l |
|
300 350 400 450 550 650 900 1150 1400 1650 2150 |
150 200 250 300 400 500 750 1000 1250 1500 2000 |
225 250 300 350 450 550 650 900 1150 |
75 100 150 200 300 400 500 750 1000
|
