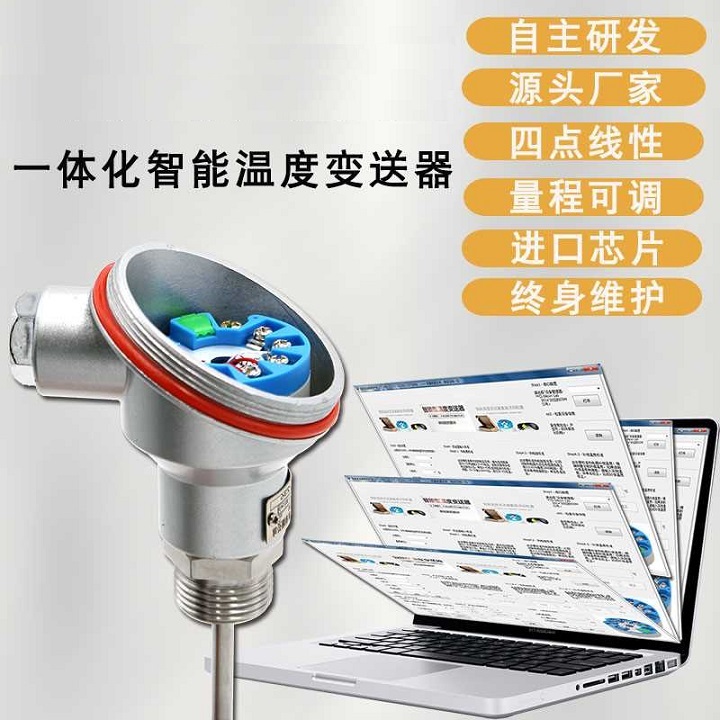

一體化溫度變送器

概述:

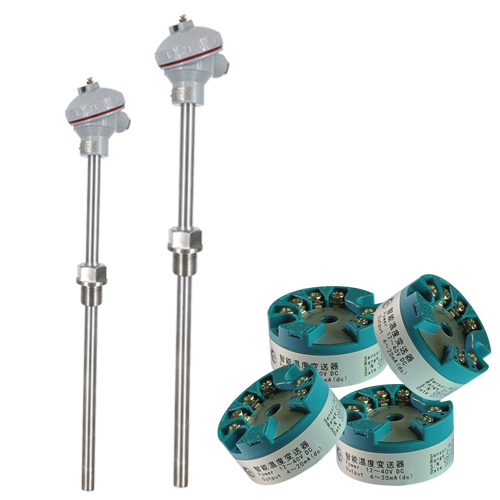

SBWR熱電偶溫度變送器、SBWZ熱電阻溫度變送器是DDZ-S系列儀表中的現場安裝式溫度變送單元。它采用二線傳送方式（兩根導線作為電源輸入，信號輸出的公用傳輸線）。將熱電偶、熱電阻信號變換成輸入電信號或被測溫度或成線性的4～20mA的輸出信號，變送器可以安裝于熱電偶、熱電阻的接線盒內與之形成一體化結構。它作為新一代測溫儀表可廣泛應用于冶金、石油化工、電力、輕工、紡織、食品、國防以及科研等工業部門。



溫度變送器特點：

采用環氧樹脂密封結構，因此抗震、耐溫，適合在惡劣現場環境中安裝使用。

現場安裝于熱電阻、熱電偶的接線盒內，直接輸出4～20mA，這樣既省去較貴的補償導線費用，又提高了信號長距離傳送過程中的抗干擾能力。

精度高、功耗低、使用環境溫度范圍寬、工作穩定可靠。

量程可調，并具有線性化較正功能，熱電偶溫度變送器具有冷端自動補償功能。應用面廣，既可與熱電偶、熱電阻形成一體化現場安裝結構，也可作為功能模塊安裝入檢測設備中。



主要技術指標：

1. 輸入：熱電阻Pt100、Cu50、Cu100 熱電偶K、E、S、B、T、J、N
2. 輸出：在量程范圍內輸出4～20mA直流信號可與熱電阻溫度計的輸出電阻信號成線性，可與熱電阻溫度計的輸入溫度信號成線性；可與熱電偶輸入的毫伏信號成線性，也可與熱電偶溫度計的輸入溫度信號成線性。
3. 基本誤差：±0.2%、±0.5%
4. 傳送方式：二線制
5.

變送器工作電源電壓**12V，**35V，額定工作電壓24V。
6、負載：極限負二載電阻按下式計算
RL（max）=50×（Vmm-12）
即24V時負載電阻可在0～600Ω范圍內選用）額定負載250Ω。
注：量程可調式變送器，改變量程時零點與滿度需反復調試；電偶型變送器在調試前須預熱30分鐘。
7、環境溫度影響≤0.05%1℃
8、正常工作環境：
a、環境溫度 -25℃～+80℃
b、相對濕度5%～95%
c、機械振動f≤55Hz振幅＜0.15mm

接線方式：

1、校驗時，在輸入端接入電位差計，輸出信號為電動勢，在輸出端接上24VDC穩壓電源并串接上標準電流表。熱電偶溫度變送器校驗步驟

2、調零：反接信號輸入線，使電位差計輸出校驗現場室溫對應電動勢，調整電位器Z，使電流表讀數為4mA。

3、調滿：正接信號輸入線，使電位差計輸出滿量程對應電動勢，調整電位器S，使電流表讀數為20mA。（該電動勢為滿度電動勢減去室溫對應電動勢后的值）

例：在校驗現場室溫為7℃，輸入信號為K，量程為0～1000℃的溫度變送器標定，通過查表得知7℃對應電動勢為0.277mV，1000℃對應電動勢這41.269mV,反接后，電位差計輸出0.277mV，調整電位器Z，使電流表讀數為4mA；正接后電位差計輸出讀數為40.992mV（41.269mV～0.277mV），調整電位器S，使電流表讀數為20mA。



熱電阻溫度變送器校驗步驟

1、標定時，按以上典型接線圖接線，在輸入端接入標準電阻箱（如ZX-25a），在輸出端接上24VDC穩壓電源并串接上標準電流表。

2、改變信號源發生器（電阻箱），使之等于量程的下限值，調整電位器Z，使電流表的讀數為4mA，改變信號源，使之等于量程的上限值，調整電位器S，使電流表的讀數為20mA即可。

例：輸入型號為Pt100量程為0～100℃的溫度變送器。正確接線后，電阻箱輸出100Ω，調整電位器Z，使電流表讀數為4m的電阻值），調整電位器S，使電流表的讀數為20mA。A；電阻箱輸出讀數為138.50Ω(即熱電阻在100℃時相對應
