一、無線溫壓一體化變送器概述

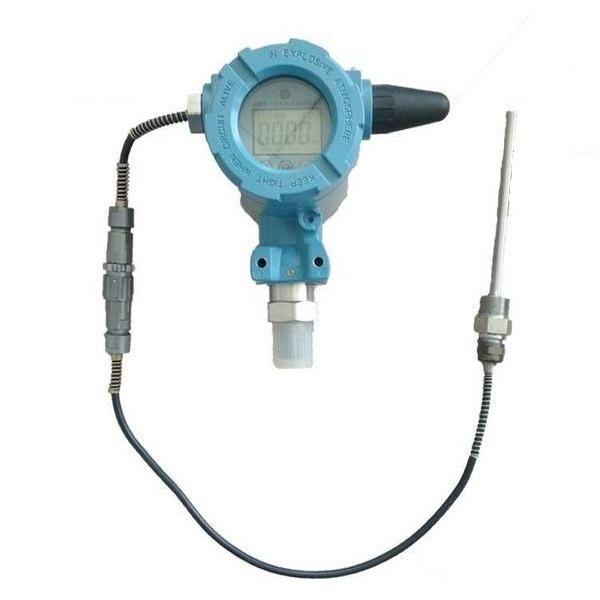

TXW型無線溫壓一體化變送器板卡是ZigBee協議的無線壓力、溫度、溫壓一體測量終端板卡。適配擴散硅傳感器和PT100溫度傳感器。無線頻率工作在2.4G頻段。集成高靈敏度壓力，溫度檢測元件，高精度信號調理電路，低功耗電池電源管理，豐富的LCD顯示界面于一體。天生強抗干擾特性，是一款壓力，溫度采集傳輸，顯示的理想智能儀器。適合油田，水利，液晶，自來水行業使用。

特點
●.采用微處理器技術，電池供電，超低功耗運行,電池壽命達到2-5年。
●.強抗干擾特性，整機溫度特性非常良好，工作溫度范圍-30-70度。
●.無線ZigBee協議，自組網運行。完整的協議支持，適合油田，自來水，礦山，水利。預留無線手操器參數設置功能?？赏ㄟ^(guò)手jiAPP設置運行參數。
●.內部參數設置更適合集團用戶的使用。無線組網設置簡單。
●.可做單獨溫度，壓力，溫壓一體無線變送器。內置報警設置和面板報jing燈。
●.曲線擬合技術校準溫度和壓力曲線，*呈現壓力和溫度特性，高穩定性。
●.無線連接多重校驗機制，確保永遠在線，傳輸距離500m-1000m。
●.達到IP65以上高防護等級，適合野外場合。
●.豐富的液晶顯示界面，顯示分辨率可調整，具有電量提示，動態百分比顯示，溫壓顯示切換，通信網絡信號狀態顯示，變送器組號，序號顯示。
●.*的用戶校準支持，通過面板按鍵，可以實現用戶重新校準變送器數據，而無需任何輔助設備，多重?cái)?shù)據保護，就算設置錯誤，也可恢復工廠狀態。
●.通過面板USB接口，可以隨時隨意設置變送器工作狀態和工廠級校準。
●.支持USB動態升級APP軟件，變送器升級、更換協議、更改功能直接在現場升級即可，無需返廠。專業校準設置軟件支持。
●.用戶現場按鍵校準功能。支持用戶二次校準變送器。
●.多種應用軟件硬件支持，數據傳輸解決方案，客戶應用軟硬件支持。

二、技術參數


參數	指標		參數	指標
供電電源	DC3.1-6V		電流(待機)	<20uA
發射電流	<35mA		供電類型	電池
電池容量	38A/h		電池低壓閾值	3.1V
壓力采集	24位二進制		溫度采集	24位二進制
工作溫度	液晶-30-70度		儲存溫度	-40~85度
	電路-40~85度		濕度	0%-60%
加速度	3g		沖擊	4g
無線頻率	2.4G免費頻段		采集間隔	1-3600秒可設置
發射功率	db		發射間隔	1-3600秒可設置
無線協議	ZigBee協議		用戶協議	中石化四化協議
無線速度	115Kbps		組網方式	星形網絡
顯示方式	LCD大屏		校準接口	USB接口
電池壽命	2-5年（間隔大于60S)		通信距離	500-1000m
溫度傳感器	PT100三/二線制		壓力傳感器	恒流驅動的電橋信號
溫度線性	0.04度大		壓力誤差	綜合0.1%(可校準)
模塊尺寸	直徑60.5mm		模塊高度	24mm
安裝孔距	孔安裝開孔≥12mm		適配殼體	殼體







三、外形參數
外形圖：



四，接線說明：電路板背面




電源：使用鋰電池供電，電源有反極性保護。
壓力傳感器：采用4線電橋輸入，恒流激勵。
溫度傳感器：采用三線/兩線PT100電阻輸入
磁控開關：用戶重新啟動網絡連接。
Zigbee模塊：無線發射和接收數據轉發器。
MINIUSB:板卡與校準軟件連接通信接口。

五、面板功能：面板圖片：

液晶顯示窗口：



1. 面板按鍵共有三個按鍵，顯示界面如圖所示。
2. 預留用戶校準界面，可進行壓力清零，壓力零點，壓力滿度重新校準?；謴?fù)工廠校準數據功能。
3. 按鍵“ZERO”,“S1”,“S2”,其中“ZERO”按鍵具有確認按鍵功能。
4. 所有用戶校準項目可恢復操作。
5. 按鍵ZERO代表執行主變量清零操作
6. 按鍵S1代表執行用戶零位校準操作。
7. 按鍵S2代表執行用戶滿度校準操作。
8. 所有的面板操作只針對壓力信號。
9. 每一個面板操作執行之前，都會有密碼輸入模式，默認密碼都是00001.
10. 液晶顯示屏，全字符。



操作	界面	步驟
密碼輸入界面		清零操作、零位校準和滿度校準操作之前具有密碼驗證過程，此界面如作圖所示。
壓力主變量清零功能		在正常工作狀態下，長安“ZERO”按鍵3秒鐘時間，液晶右下腳顯示PWD，提示輸入密碼，按S2輸入密碼1，液晶右下角提示NO,YES,RST三種狀態，如果確認需要執行操作，選擇YES，如果需要放棄操作，選擇NO，如果需要復位之前的校準操作，選擇RST，安S1,S2均可選擇。 確認操作按ZERO執行。之后變送器執行相關操作并返回到正常測量狀態。   屏幕左下提示操作類型，CLR表示清零操作。按照需要選擇YES,RST，NO三種狀態。YES表示需要認可此次操作，RST表示恢復上次本操作。NO表示不執行此操作。
		在正常工作狀態下，長安“S1”按鍵3秒鐘時間，液晶右下腳顯示PWD，提示輸入密碼，按S2輸入密碼1，液晶右下角提示NO,YES,RST三種狀態，如果確認需要執行操作，選擇YES，如果需要放棄操作，選擇NO，如果需要復位之前的校準操作，選擇RST，S1,S2均可選擇。 確認操作按ZERO執行。之后變送器執行相關操作并返回到正常測量狀態。   屏幕左下提示操作類型，LST表示清零操作。按照需要選擇YES,RST，NO三種狀態。YES表示需要認可此次操作，RST表示恢復上次本操作。NO表示不執行此操做。
用戶滿度校準操作		在正常工作狀態下，長安“S2”按鍵3秒鐘時間，液晶右下腳顯示PWD，提示輸入密碼，按S2輸入密碼1，液晶右下角提示NO,YES,RST三種狀態，如果確認需要執行操作，選擇YES，如果需要放棄操作，選擇NO，如果需要復位之前的校準操作，選擇RST，S1,S2均可選擇。 確認操作按ZERO執行。之后變送器執行相關操作并返回到正常測量狀態。   屏幕左下提示操作類型，HST表示清零操作。按照需要選擇YES,RST，NO三種狀態。YES表示需要認可此次操作，RST表示恢復上次本操作。NO表示不執行此操做。


此智能板卡可做單獨溫度，單獨壓力，溫壓一體變送器。在溫壓一體模式時，顯示屏輪換顯示溫度和壓力，其中PV表示壓力，SV表示溫度。切換時間受采集間隔控制。
但是在單獨溫度和單獨壓力時，顯示頻直接顯示PV測量值，顯示屏不會切換。溫度和壓力類型可以通過校準設置軟件來修改。

本版本對按鍵“ZERO”,“S1”,“S2”的設置功能做了如下調整:
⑴ 長按“S2”重啟并搜尋網絡。
⑵ 長按“ZERO”或“S1”進入密碼輸入界面后,輸入密碼0066可依次對組號、設備號、信道號、網絡號進行修改設置.(原密碼0001進入的“ZERO”主變量清零操作, “S1”用戶零位校準操作保留不變.)

	界面	按鍵說明
密碼輸入界面		按鍵“S1”:循環左移選擇. 按鍵“S2”:加一操作. 按鍵“ZERO”:確認.
組號設置界面		按鍵“S1”:進入下一步. 按鍵“S2”:組號加一操作.
序號設置界面		按鍵“S1”:進入下一步. 按鍵“S2”:序號加一操作.
信道號設置界面		按鍵“S1”:進入下一步. 按鍵“S2”:信道號加一操作.
網絡號設置界面		按鍵“S1”: 循環左移選擇. 按鍵“S2”: 加一操作 按鍵“ZERO”:確認
參數保存界面		按鍵“S1”“S2”: 選擇是否保存. 按鍵“ZERO”:終確認.





六、工廠校準軟件：
工廠校準軟件作為工廠生產和現場設置軟件，可以對變送器的內部任意參數修改，所以非專業人員請勿操作此軟件。
軟件的運行環境為WINXP以上系統，對硬件沒有要求，目前的主流配置都可以滿足要求，軟件適配數據線通信，所以在使用軟件之前，請先安裝數據線的USB驅動程序。此驅動程序可以直接向常州天利索取。本軟件與變送器連接采用虛擬USB連接，使用過的USB線連接到變送器表頭的miniUSB接口即可點擊軟件自動查找端口，然后讀取數據。

軟件的截圖：

1. 變送器信息頁面：

此頁面主要顯示變送器的出廠日期，設備型號，廠家代碼，資產編號，溫度或者壓力的測量范圍，還有本軟件需要使用的端口設置信息。
軟件支持變送器升級固件功能，如果有需要更改變送器的配置或者更新功能，則無需返廠，直接使用本軟件打開升級數據文件，自動升級功能。支持在現場升級操作。
支持工廠功能恢復，如果客戶設置錯了數據，可以使用此功能。執行完此功能之后需要重新讀取變送器數據。
軟件的右邊有操作信息輸出窗口，次窗口主要提示軟件的操作和執行過程信息。同時，在軟件的下邊還有狀態提示，主要提示的是通信過程狀態。
軟件均以漢語提示，所以在軟件的每個操作按鈕上均會有功能提示，解釋此功能的意義。非專業人士不要誤操作本軟件，因?yàn)榇藶楣S級軟件，錯誤的設置和數據修改會導致變送器不能正常工作。

1. 終端系統參數/zigbee參數：

考慮到無線應用設置的繁雜，在此頁面，用戶只需要設置好應用的井名稱，即可按照協議規定的算法計算出網絡號和信道號，網絡地址等信息，所以簡化了變送器的投入運行。設置完成后修改數據，保存數據，重啟變送器即可。變送器會自動按照設置重新尋找網絡加入。
組號和序號功能為變送器的附加分組功能，防止在同一個應用里面有多個規格*的變送器無法區分而設置。無線部分每次均會將以表自身的組號和序號上傳給接收器，接收器也會每次驗證組號和序號，如果不合適，接收器不會回復變送器數據。所以使用者必須明白每一個變送器的組號和序號的意義。

1.

此頁面主要設置變送器的采集，上傳間隔，大間隔時間，ZIGBEE網絡的網絡號，信道號，以及現場井名，還有根據井名稱生成網絡參數。所有參數設置完必須執行寫入操作，寫入操作完畢之后必須用戶保存參數。網絡參數設置完必須重啟變送器才可以啟用本次設定的無線參數。
上傳間隔指的是傳感器的無線上傳間隔時間，時間設置單位是秒。
采集間隔是指?jìng)鞲衅鞯膲毫?，溫度信?hào)采集間隔，采集間隔與上傳間隔并非*。所以采集間隔到了并不一定會上傳數據，取決于上傳間隔的設置。
網絡號，網絡地址，信道號除非設置者知道具體數值，否則還是使用本軟件根據井名自動計算的為依據?；疑?yàn)楸井a(chǎn)品預留功能。目前無用。

1. 報警參數設置：

此頁面主要設置變送器的報警功能，主要設置項目包括上限值，越上限延時下限值，越下限延時以及報警恢復比例。
報警信號有自己獨立的量程范圍和小數點設置，此值并非與變送器的工廠設置*，這是區別，請注意。此處的量程信息只是給接收器的數據，小數點位置不會影響變送器的顯示分辨率，但是會影響變送器的報警設置值的量綱，請注意設置。一般工廠數據寫入時會自動修改此值的量程和報警設置數據，數據接收器也可以修改這些值。接收器設置數據優先執行。

1. 工廠校準頁面：

工廠校準頁面主要是溫度和壓力的校準數據，此為工廠數據。工廠數據參數意義以及設置詳細情況咨詢常州天利，這里不做太多解釋。需要特別說明的是本公司采用多點數據擬合算法，保證壓力和溫度傳感器的數據準確性?？梢愿鶕?jù)變送器的類型，選擇校準溫度還是壓力通道。工廠數據采集完畢需要寫入操作，然后需要執行工廠保存操作數據才會被永jiu保存在變送器內部。
所有的用戶操作修改完數據必須執行本頁面的寫入操作，必須再執行用戶保存操作，否則數據會掉電消失。用戶保存操作是軟件的下面長按鈕。
工廠校準數據除非知道具體數據意義，否則不要更改，工廠數據更改以后沒法恢復，切記。


• 無線部分：

無線部分采用四化組制定的zigbee模組。
變送器支持心形網絡的組網方式，采用ZIGBEE協議傳輸數據，整體網絡拓?fù)渥袷豘IGBEE協議規定。
本變送器支持無線ZIGBEE協議，每次開機或者使用磁鐵觸發表頭內部的磁感應開關，變送器均會首先連接手操器網絡，如果沒有手操器網絡，則會按照調試軟件設置的網絡信息連接網絡，如果連接成功并收到無線接受器的數據，則儀表會在面板上點亮無線天線信號，表示網絡已成功連接。

1. 無線傳輸?shù)木嚯x受天氣，灰塵，遮擋物以及天線增益的影響，所以距離并非是一成不變的，在開闊地帶，視距傳輸距離在500-1000m之間。
2. 一般變送器需要設置為終端設備，而不能設置為路由設備，路由設備需要長供電，長供電的設備需要外供電源，所以一般的配置是一個接收器被配置為路由器或者協調器，接受變送器的信號，再由協調器或者路由器發送到客戶的軟件端。
3. 本公司有配套的無線數據采集器和客戶應用軟件支持，也支持客戶定制化軟件開發，滿足不同客戶的需求。
4. 本產品完全按照中石化四化建設標準設計，可以直接投入到油田的測控網絡，直接適配RTU接受裝置，在入網之前只需要設置井名即可完成整個網絡參數的配置工作。
