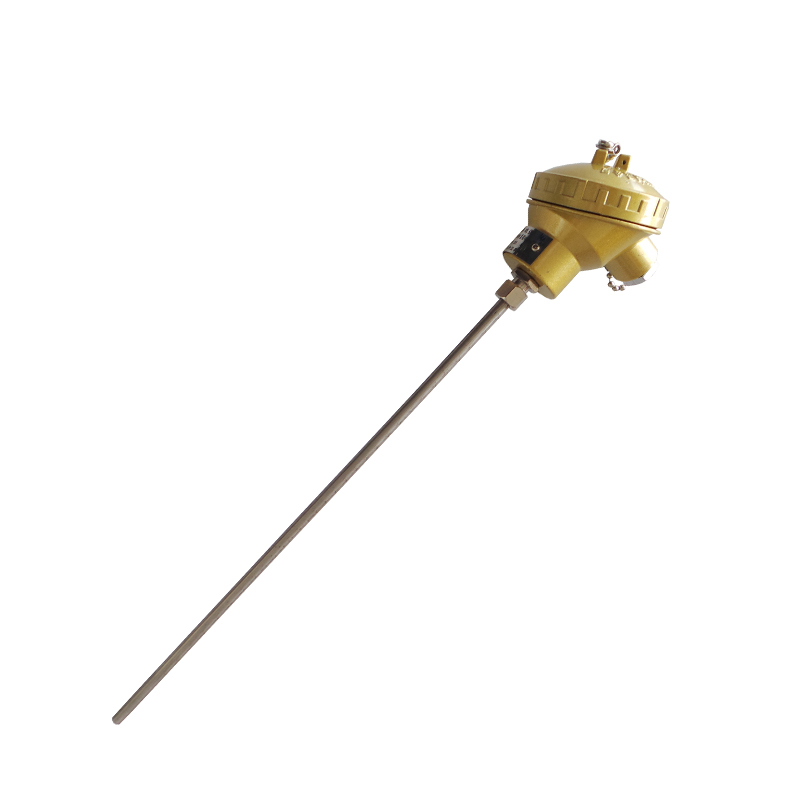

產品詳情
產品詳情
PRODUCT DETAILS
1、應用
熱電阻通常和顯示儀表、記錄儀表、電子計算機等配套使用。直接測量各種生產過程中的-200℃—500℃范圍內液體，蒸汽和氣體介質以及固體表面溫度。
2、特點：熱響應時間少，減小動態誤差；·直徑小，長度不受限制；·測量精度高；
·進口薄膜電阻元件，性能可靠穩定；
3、工作原理
鎧裝熱電阻是利用物質在溫度變化時，其電阻也隨著發生變化的特征來測量溫度的。當阻值變化時，工作儀表便顯示出阻值所對應的溫度值。
4、主要技術參數
產品執行標準 IEC751、JB/T8623-1997、JB/T8622-1997
5、偶絲直徑材料
|
偶絲形式 |
單支式 |
雙支式 |
|
套管直徑 |
Φ3 Φ4 Φ5 Φ6 Φ8 |
Φ4 Φ5 Φ6 Φ8 |
|
套管材質 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
6、常溫絕緣電阻
熱電阻在環境溫度為15—35°C，相對濕度不大于80%，試驗電壓為10—100V（直流）電極與外套管之間的絕緣電阻>100MΩ。
7、測溫范圍及溫差
|
型 號 |
分度號 |
測溫范圍°C |
精度等級 |
允 差 |
|
WZPK |
Pt100 |
-200-+500 |
A級 |
±（0.15+0.002 ltl） |
|
WZPK |
Pt100 |
-200-+500 |
B級 |
±（0.30+0.005ltl） |
8、熱響應時間
|
套管直徑 |
熱響應時間（S） |
|
Ф3 |
≤3 |
|
Ф4 |
≤5 |
|
Ф5 |
≤8 |
|
Ф6 |
≤12 |
|
Ф8 |
≤15 |
防水式鎧裝熱電阻選型一覽表
|
產品型號 |
分度號 |
溫度范圍℃ |
精度等級 |
安裝固定裝置 |
|
WZPK-133 |
Pt100 |
-200-+500 |
A級或B級 |
無固定裝置 |
|
WZPK-134 |
||||
|
WZPK-135 |
||||
|
WZPK-136 |
||||
|
WZPK-138 |
||||
|
WZPK2-134 |
||||
|
WZPK2-135 |
||||
|
WZPK2-136 |
||||
|
WZPK2-138 |
||||
|
WZPK-233 |
固定卡套螺紋 |
|||
|
WZPK-234 |
||||
|
WZPK-235 |
||||
|
WZPK-236 |
||||
|
WZPK-238 |
||||
|
WZPK2-234 |
||||
|
WZPK2-235 |
||||
|
WZPK2-236 |
||||
|
WZPK2-238 |
||||
|
WZPK-333 |
可動卡套螺紋 |
|||
|
WZPK-334 |
||||
|
WZPK-335 |
||||
|
WZPK-336 |
||||
|
WZPK-338 |
||||
|
WZPK2-334 |
||||
|
WZPK2-335 |
||||
|
WZPK2-336 |
||||
|
WZPK2-338 |
||||
|
WZPK-433 |
固定卡套法蘭 |
|||
|
WZPK-434 |
||||
|
WZPK-435 |
||||
|
WZPK-436 |
||||
|
WZPK-438 |
||||
|
WZPK2-434 |
||||
|
WZPK2-435 |
||||
|
WZPK2-436 |
||||
|
WZPK2-438 |
||||
|
WZPK-533 |
可動卡套法蘭 |
|||
|
WZPK-534 |
||||
|
WZPK-535 |
||||
|
WZPK-536 |
||||
|
WZPK-538 |
||||
|
WZPK2-534 |
||||
|
WZPK2-535 |
||||
|
WZPK2-536 |
||||
|
WZPK2-538 |
