防爆熱電阻通常和顯示儀表、記錄儀表等配套使用。直接測量生產現場存在碳?xì)浠衔锏缺ǖ?～500℃范圍內液體、蒸汽和氣體介質以及固體表面溫度。

　　防爆熱電阻技術參數

　　壓簧式感溫元件，抗振性能好;測量**度高;機械強度高，耐壓性能好;進口薄膜電阻元件，性能可靠穩定;防爆等級 :ExdⅡCT4 　　ExdⅡCT6 　　ExiaCT4 　　/ExiaCT6 　　防護等級 IP65 　　電氣出口 M20×1.5 1/2〝NPT 　　防爆熱電阻工作原理　防爆熱電阻利用間隙隔爆原理，設計具有足夠強度的接線盒等部件，將所有會產生火花、電弧和危險溫度的零部件都密封在接線盒腔內，當腔內發生爆炸時，能通過接合面間隙熄火和冷卻，使爆炸后的火焰和溫度傳不到腔外，從而進行測溫。

　　防爆熱電阻系統組成

　　(1)熱電阻測溫系統一般由熱電阻、連接導線和顯示儀表等組成。必須注意以下兩點：

　?、贌犭娮韬惋@示儀表的分度號必須一致

　?、跒榱讼B接導線電阻變化的影響，必須采用三線制接法。具體內容參見本篇第三章。
(2)鎧裝熱電阻 鎧裝熱電阻是由感溫元件(電阻體)、引線、絕緣材料、不銹鋼套管組合而成的堅實體，它的外徑一般為φ1~φ8mm，*小可達φmm。 與普通型熱電阻相比，它有下列優點：

　　①體積小，內部無空氣隙，熱慣性上，測量滯后小;

　?、跈C(jī)械性能好、耐振，抗沖擊;

　?、勰軓澢?，便于安裝

　?、苁褂脡勖L。

　　(3)端面熱電阻 端面熱電阻感溫元件由特殊處理的電阻絲材繞制，緊貼在溫度計端面。它與一般軸向熱電阻相比，能更正確和快速地反映被測端面的實際溫度，適用于測量軸瓦和其他機件的端面溫度。

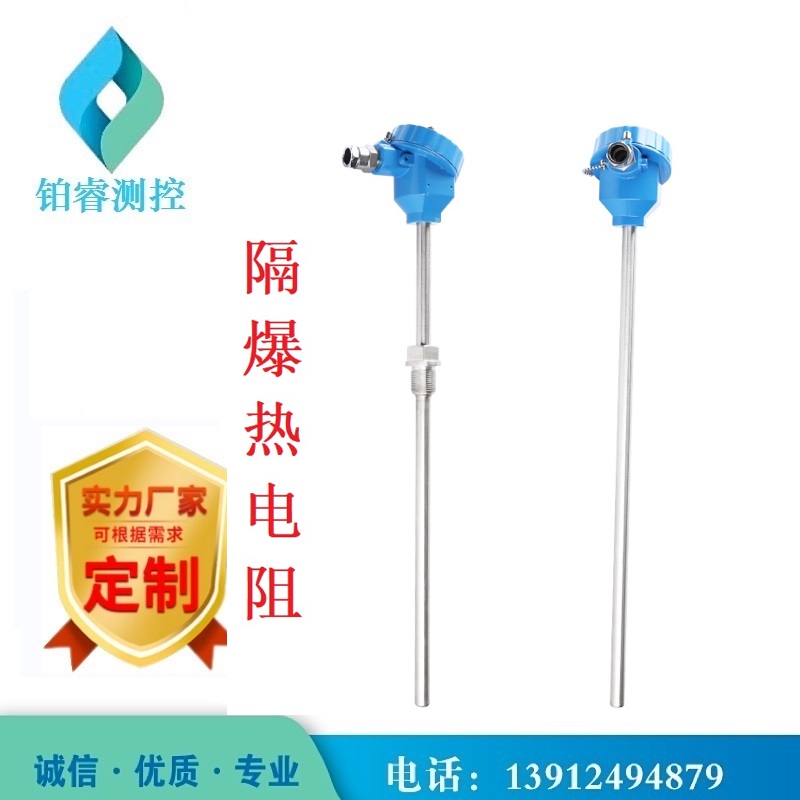

　　(4)隔爆型熱電阻 隔爆型熱電阻通過特殊結構的接線盒，把其外殼內部爆炸性混合氣體因受到火花或電弧等影 電阻體的斷路修理必然要改變電阻絲的長短而影響電阻值，為此更換新的電阻體為好，若采用焊接修理，焊后要校驗合格后才能使用。

　　防爆熱電阻安裝要求

　　對熱電阻的安裝,應注意有利于測溫準確,安全可考及維修方便,而且不影響設備運行和生產操作.要滿足以上要求,在選擇對熱電阻的安裝部位和插入深度時要注意以下幾點:

　　1、為了使熱電阻的測量端與被測介質之間有充分的熱交換,應合理選擇測點位置,盡量避免在閥門,彎頭及管道和設備的死角附近裝設熱電阻.

　　2、帶有保護套管的熱電阻有傳熱和散熱損失,為了減少測量誤差,熱電偶和熱電阻應該有足夠的插入深度:

　　(1)對于測量管道中心流體溫度的熱電阻,一般都應將其測量端插入到管道中心處(垂直安裝或傾斜安裝).如被測流體的管道直徑是200毫米,那熱電阻插入深度應選擇100毫米;

　　(2)對于高溫高壓和高速流體的溫度測量(如主蒸汽溫度),為了減小保護套對流體的阻力和防止保護套在流體作用下發生斷裂,可采取保護管淺插方式或采用熱套式熱電阻.淺插式的熱電阻保護套管,其插入主蒸汽管道的深度應不小于75mm;熱套式熱電阻的標準插入深度為100mm;

　　(3)假如需要測量是煙道內煙氣的溫度,盡管煙道直徑為4m,熱電阻插入深度1 m即可.

　　(4)當測量原件插入深度超過1m時,應盡可能垂直安裝,或加裝支撐架和保護套管.
