熱電阻是中低溫區*常用的一種溫度檢測器。它的主要特點是測量精度高，性能穩定。其中鉑熱是阻的測量**度是**的，它不僅廣泛應用于工業測溫，而且被制成標準的基準儀。

　　1.熱電阻測溫原理及材料

　　熱電阻測溫是基于金屬導體的電阻值隨溫度的增加而增加這一特性來進行溫度測量的。

　　熱電阻大都由純金屬材料制成，目前應用*多的是鉑和銅，此外，現在已開始采用甸、鎳、錳和銠等材料制造熱電阻。

　　2.熱電阻的結構

　　(1)精通型熱電阻 工業常用熱電阻感溫元件(電阻體)的結構及特點見表2-1-11。從熱電阻的測溫原理可知，被測溫度的變化是直接通過熱電阻阻值的變化來測量的，因此，熱電阻體的引出線等各種導線電阻的變化會給溫度測量帶來影響。為消除引線電阻的影響同般采用三線制或四線制，有關具體內容參見本篇第三章**節.

　(2)鎧裝熱電阻 鎧裝熱電阻是由感溫元件(電阻體)、引線、絕緣材料、不銹鋼套管組合而成的堅實體，如圖2-1-7所示，它的外徑一般為φ2~φ8mm，*小可達φmm。與普通型熱電阻相比，它有下列優點：①體積小，內部無空氣隙，熱慣性上，測量滯后小;②機械性能好、耐振，抗沖擊;③能彎曲，便于安裝④使用壽命長。

　　(3)端面熱電阻 端面熱電阻感溫元件由特殊處理的電阻絲材繞制，緊貼在溫度計端面，其結構如圖2-1-8所示。它與一般軸向熱電阻相比，能更正確和快速地反映被測端面的實際溫度，適用于測量軸瓦和其他機件的端面溫度。

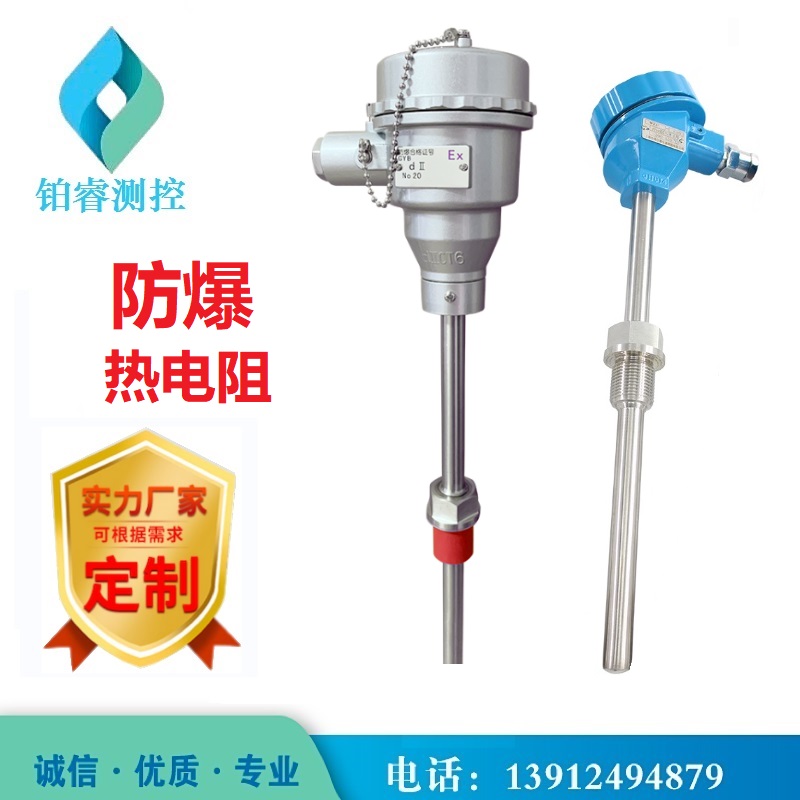

　　(4)隔爆型熱電阻 隔爆型熱電阻通過特殊結構的接線盒，把其外殼內部爆炸性混合氣體因受到火花或電弧等影響而發生的爆炸局限在接線盒內，生產現場不會引超爆炸。隔爆型熱電阻可用于Bla~B3c級區內具有爆炸危險場所的溫度測量。

　　3.熱電阻測溫系統的組成

　　熱電阻測溫系統一般由熱電阻、連接導線和顯示儀表等組成。必須注意以下兩點：

　?、贌犭娮韬惋@示儀表的分度號必須一致

　?、跒榱讼B接導線電阻變化的影響，必須采用三線制接法。具體內容參見本篇第三章。

　　(2)鎧裝熱電阻 鎧裝熱電阻是由感溫元件(電阻體)、引線、絕緣材料、不銹鋼套管組合而成的堅實體，如圖2-1-7所示，它的外徑一般為φ2~φ8mm，*小可達φmm。

　　與普通型熱電阻相比，它有下列優點：①體積小，內部無空氣隙，熱慣性上，測量滯后小;②機械性能好、耐振，抗沖擊;③能彎曲，便于安裝④使用壽命長。

　　(3)端面熱電阻 端面熱電阻感溫元件由特殊處理的電阻絲材繞制，緊貼在溫度計端面，其結構如圖2-1-8所示。它與一般軸向熱電阻相比，能更正確和快速地反映被測端面的實際溫度，適用于測量軸瓦和其他機件的端面溫度。

　　(4)隔爆型熱電阻 隔爆型熱電阻通過特殊結構的接線盒，把其外殼內部爆炸性混合氣體因受到火花或電弧等影

　　電阻體的斷路修理必然要改變電阻絲的長短而影響電阻值，為此更換新的電阻體為好，若采用焊接修理，焊后要校驗合格后才能使用.
