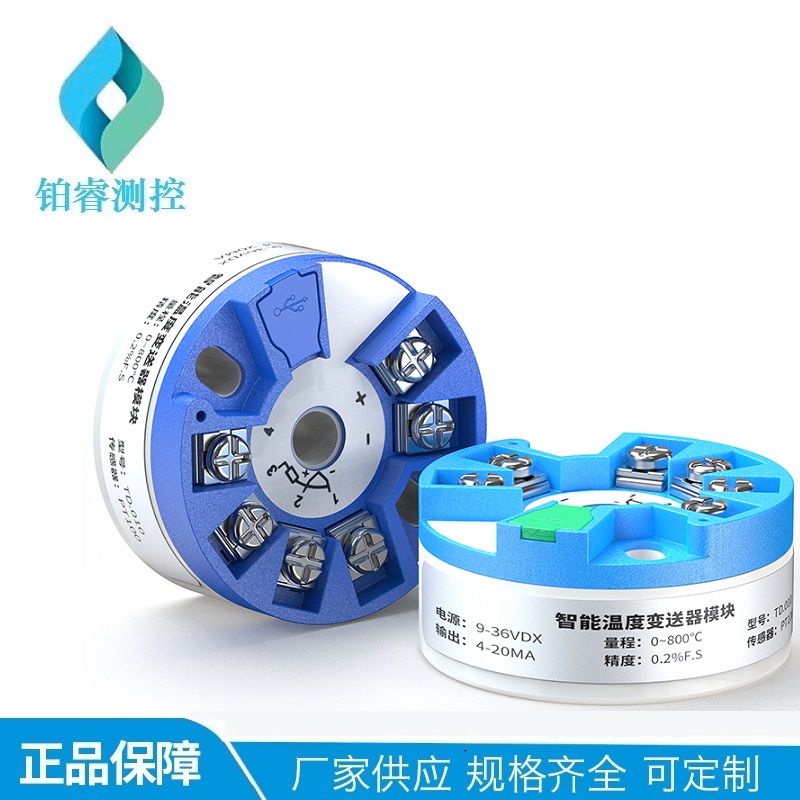

一體化溫度變送器的工作原理
銷售熱線：0550-7512882，熱電偶或熱電阻傳感器將被測溫度轉換成電信號，再將該信號送入變送器的輸入網絡，該網絡包含調零和熱電偶補償?shù)认嚓P(guān)電路。經調零后的信號輸入到運算放大器進行信號放大，放大的信號一路經v/i轉換器計算處理后以4－20ma直流電流輸出；另一路經a/d轉換器處理后到表頭顯示。變送器的線性化電路有兩種，均采用反饋方式。對熱電阻傳感器，用正反饋方式校正，對熱電偶傳感器，用多段折線逼近法進行校正。一體化數字顯示溫度變送器有兩種顯示方式。lcd顯示的溫度變送器用兩線制方式輸出，led顯示的溫度變送器用三線制方式輸出。

一體化溫度變送器的主要技術參數
1、輸入信號：熱電偶：k、e、j、b、s、t、n。智能型溫度變送器的輸入信號可通過手持器和pc機任意設置；

2、輸出信號：在量程范圍內輸出4－20ma直流信號，與熱電偶或熱電阻的輸入信號成線性或與溫度成線性。智能型溫度變送器輸出4－20ma直流信號同時疊加符合hart標準協議通信；隔離式溫度變送器：輸入與輸出相隔離，隔離電壓500v，增加了抗共模干擾能力，更適合與計算機連網使用；

3、基本誤差：0.5%fs、0.2%fs、智能型0.2%fs；

4、接線方式：二線制

5、顯示方式：四位lcd顯示現場溫度，智能型四位lcd可通過pc機或手持器設定使之顯示現場溫度、傳感器值、輸出電流和百分比例中的任一種參數；

6、工作電壓：普通型號12v-35v，智能型12v-45v，額定工作電壓為24v

7、允許負載電阻：500ω（24vdc供電）；極限負載電阻r（max）=50(vmin-12),例如在額定工作電壓24v時，負載電阻可在0-600ω范圍內選擇使用。

8、工作環境：a:環境溫度-25-+80℃（常規型）

-25-+70℃（數顯型）
-25-+75℃（智能型）
b:相對濕度：5%-95%
c:機械振動f≤50hz, 振幅≤0.15mm
d:無腐蝕氣體或類似的環境；

9、 環境影響系數：δ≤0.05%/℃。
