1、補償導線與熱電偶的匹配

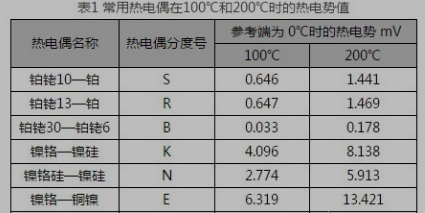

各種分度號的補償導線只能與相同分度號的熱電偶配用，否則可能欠補償或過補償，常用熱電偶在100℃和200℃時需補償?shù)臒犭妱葜狄姳?：

當我們用K分度號的補償導線配用N分度號的熱電偶，將造成過補償，顯示溫度偏高；反之，用N分度號的補償導線配用K分度號的熱電偶，將造成欠補償，顯示溫度偏低。

2、補償導線分度號和極性的判斷

有時可根據資料所列補償導線的材料、絕緣層及護套顏色判斷，但由于國內新舊標準、IEC標準的規定有差異，用這個方法對補償導線的分度號和極性常常難以準確判斷。

可靠常用的方法是測試法，就是將補償導線的兩端剝?nèi)ソ^緣層，把兩根導線絞合在一起制成熱電偶的熱端，放到沸騰的水中，兩根導線的另一端與直流電位差計相連（不應該與動圈式直讀mV 表相連，因測量時取電流其讀數偏低），將測得的熱電勢與表1比較，與之接近的即為補償導線的分度號，根據電位差計的正負極可確定補償導線的極性。由于測試時由補償導線構成的熱電偶的參比端溫度不一定是0℃，例如是20℃，則所測熱電勢低于參比端為0℃的熱電勢值。以某種不明分度號的補償導線為例，如參比端溫度約20℃，測量值如在3.928±0.150mV范圍內，則可判斷這種補償導線的分度號是K。3.928是K分度號熱電偶100℃和20℃時熱電勢的差值，0.150是K分度號普通級補償導線的允差。

3、補償導線儀表盤接線點的位置

我們知道，補償導線只是把熱電偶的參比端延長，起到移動參比端位置的作用，延伸后的參比端溫度應當恒定或配用本身具有參比端溫度自動補償?shù)难b置，否則仍可能因新的參比端溫度變化引起測量誤差。

比如在儀表盤內接線時，由于常用盤裝顯示器、記錄儀本身因通電而發熱，使其接線端子處的溫度高于儀表盤接線端子處的溫度。當熱電偶的補償導線引進儀表盤后，如果將其接到儀表盤的接線端子上，而儀表盤的接線端子與儀表接線端子間用銅線連接，則因上述溫差存在將造成測量誤差。所以將補償導線跨過儀表盤的接線端子直接與儀表的接線端子相連。

4、補償導線的線路電阻

對早期配熱電偶的動圈式儀表來說，有5Ω、15Ω兩種線路電阻的要求，當熱電偶安裝地點離動圈表較遠時，或采用分度號K、N、E、J、T等包含有銅鎳材料的補償導線時，其線路電阻較大，選用時要注意選較大截面的補償導線。比如選用外接15 Ω線路電阻 E分度號的動圈式儀表時，其配用的補償導線截面為1.0 mm2、2.5 mm2 ，而對應的單位長度線路電阻分別為 1.25Ω/m和 0.5Ω/m， 則補償導線的允許長度僅為 12 m和 30 m。設計時如不留心，這個長度很容易超過，造成測量誤差。

5、R、S分度號熱電偶的補償導線

同稱為鉑銠-鉑的熱電偶有R、S兩種分度號，分別代表鉑銠13-鉑和鉑銠10-鉑熱電偶，前者在國內應用較少， 但其熱電勢較大（1600℃時R、S分度熱電偶的熱電勢分別為18.849mV和16.777 mV），而在低溫段 100℃ 時兩者基本一致（R、S 分度號的熱電勢分別為 0.647 mV和0.646 mV），200 ℃時稍有差別（R、S 分度號的熱電勢分別為 1.467 mV和1.441mV），所以目前國內市場上R、S分度號的補償導線是通用的。如將市場上通常采購得到的S分度號的補償導線用于R分度號的熱電偶，在100℃以下無誤差，即使到了耐熱用補償導線的極限溫度200℃，當熱電偶的熱端溫度分別為600℃、1000℃、1300℃時，所引起的誤差僅為 2.5℃、2.2℃、2.0℃。

這一點可作為1節的一個特例。

在常用熱電偶當中，R、S 分度號補償導線的是的，但從溫度使用范圍來看，0～60℃范圍內誤差很小，100～150℃誤差就比較大了。當測量誤差要求高時，必須將參比端的溫度保持在100 ℃以下。

6、補償型與延伸型補償導線的比較

K 分度號的補償導線有補償型KC補償導線與延伸型KX補償導線，以下性能對照表2可以供實際選用時參考。

7、雙鉑銠熱電偶不用補償導線

前面講了這么多，都是說要用補償導線去補償熱電偶參比端溫度，但在常用熱電偶中，分度號B的雙鉑銠（鉑銠30-鉑銠6）熱電偶是一個例外，它沒有專用的補償導線，或者換一句話說，在實際應用中，它一般沒有必要使用補償導線。

雙鉑銠熱電偶常用于1300~1600 ℃溫度段的測溫（≤1300℃ 通常采用鉑銠-鉑熱電偶），其低溫段的熱電勢出奇地低，如100℃時的熱電勢僅 0.033mV， 200℃時的熱電勢為0.178mV，與整個測溫范圍內（0~1800 ℃）每100℃的平均熱電勢為0 .700mV 比較,相差懸殊，所以即使不補償，造成的誤差也很小。例如當熱端溫度為1300℃和1600℃時，如參比端溫度t1=100℃ 時，造成的誤差為±3.0℃，如t1=120℃ 時，造成的誤差為±5，.0℃ ，均達到使用普通級補償導線 ±5℃的要求。但值得注意的是，如t1=200℃ 時，則可能造成±16.3℃的誤差，因此對雙鉑銠熱電偶來說，雖然在通常情況下可不使用補償導線，但限制條件是參比端溫度t1≤120℃，否則將造成較大的誤差。

在不常用的熱電偶中，鎳鈷-鎳鋁熱電偶200℃以下熱電勢幾乎為零，可不用補償導線，而鎳鐵-鎳銅熱電偶在50℃以下的熱電勢微乎其微，在這個溫度范圍內也不用補償導線。
