一、概述
工業用裝配式熱電偶作為一種溫度傳感器，通常和顯示儀表，記錄儀表和電子調節器配套使用。裝配式熱電偶可以直接測量各種生產中從0℃到1800℃范圍的液體蒸汽和氣體介質以及固體的表面溫度。
根據 規定，我公司生產符合IEC國際標準分度號的鉑銠 30－鉑銠6、鉑銠10－鉑、鎳鉻－鎳硅、鎳鉻－康銅等等的裝配式熱電偶。
裝配熱電偶通常由感溫元件、安裝固定裝置和接線盒等主要部件組成。

二、產品標準
1、測量范圍及允許誤差范圍

熱電偶類別	代號	分度號	測量范圍	基本誤差限
鎳鉻－康銅	WRK	E	0～800℃	±0.75%t
鎳鉻－鎳硅	WRN	K	0～1300℃	±0.75%t
鉑銠13-鉑	WRB	R	0～1600℃	±0.25%t
鉑銠 10－鉑	WRP	S	0～1600℃	±0.25%t
鉑銠30－鉑銠 6	WRR	B	0～1800℃	±0.25%t

注：t為感溫元件實測溫度值（℃）
2、熱電偶時間常數

熱惰性級別	時間常數（秒）	熱惰性級別	時間常數（秒）
Ⅰ	90－180	Ⅲ	10－30
Ⅱ	30－90	Ⅳ	＜10

3、熱電偶公稱壓力：一般是指在工作溫度下保護管所能承受的靜態外壓而破裂。
4、熱電偶*小插入深度：應不小于其保護套管外徑的8－10倍（特列產品例外）
5、絕緣電阻：當周圍空氣溫度為15－35℃，相對濕度＜80％時絕緣電阻≥5兆歐（電壓100V）。具有防濺式接線盒的熱電偶，當相對溫度為93± 3℃ 時，絕緣電阻≥0.5兆歐（電壓100V）
高溫下的絕緣電阻：熱電偶在高溫下，其熱電極（包括雙支式）與保護管以及雙支熱電極之間的絕緣電阻（按每米計）應大于下表規定的值。

規定的長時間使用溫度（℃）	試驗溫度（℃）	絕緣電阻值（Ω）
≥600	600	72000
≥ 800	800	25000
≥1000	1000	5000

三、產品選型資料


W	R	規格					內容
		R					鉑銠30-鉑銠6
		P					鉑銠10-鉑
		N					鎳鉻-鎳硅
		E					鎳鉻-銅鎳（鎳鉻-康銅）

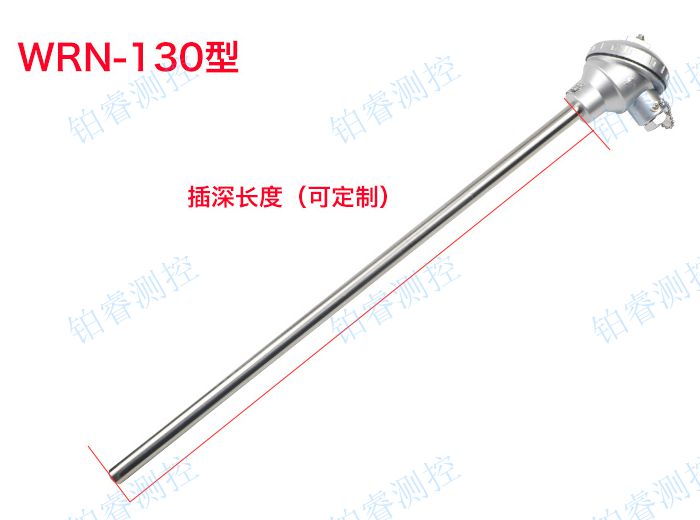

		熱 電 偶 材 料	-	1			無固定式裝置式
				2			固定螺紋式
				3			活動式法蘭

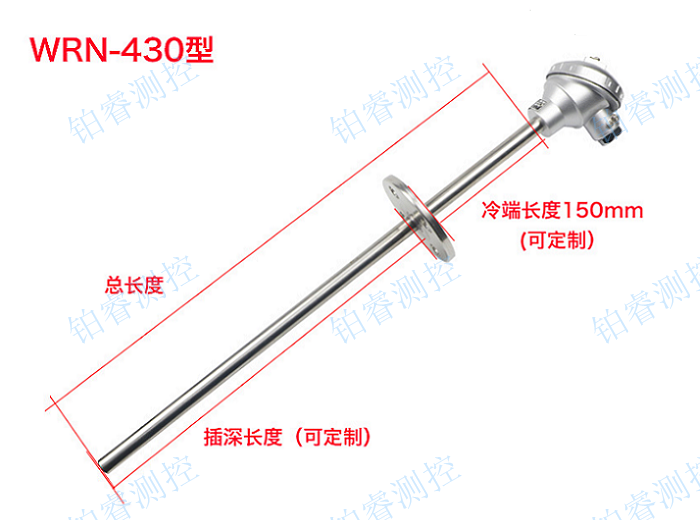

				4			固定法蘭式
				5			活動法蘭角尺形式
				6			固定螺紋錐形保護管式
				安裝固定形式	2		防濺式
					3		防水式
					4		隔爆式
					接線盒形式	0	16mm保護管
						1	25mm保護管（雙層套管）
						2	16mm高鋁質管（單層套管）
						3	20mm高鋁質管
						設計序號
W	R	□	-	□	□	□

訂貨需知：
1. 注明熱電偶型號、分度號、使用溫度范圍、精度等級。
2. 熱電偶保護管直徑、長度（插入深度）、材質等。
3. 有緊固件、法蘭裝置的，需要提供先關尺寸。
