一、概述
工業用裝配式熱電偶作為一種溫度傳感器，通常和顯示儀表，記錄儀表和電子調節器配套使用。裝配式熱電偶可以直接測量各種生產中從0℃到1800℃范圍的液體蒸汽和氣體介質以及固體的表面溫度。
根據 規定，我公司生產符合IEC國際標準分度號的鉑銠 30－鉑銠6、鉑銠10－鉑、鎳鉻－鎳硅、鎳鉻－康銅等等的裝配式熱電偶。
裝配熱電偶通常由感溫元件、安裝固定裝置和接線盒等主要部件組成。
二、產品標準
1、測量范圍及允許誤差范圍
|
熱電偶類別 |
代號 |
分度號 |
測量范圍 |
基本誤差限 |
|
鎳鉻－康銅 |
WRK |
E |
0～800℃ |
±0.75%t |
|
鎳鉻－鎳硅 |
WRN |
K |
0～1300℃ |
±0.75%t |
|
鉑銠13-鉑 |
WRB |
R |
0～1600℃ |
±0.25%t |
|
鉑銠 10－鉑 |
WRP |
S |
0～1600℃ |
±0.25%t |
|
鉑銠30－鉑銠 6 |
WRR |
B |
0～1800℃ |
±0.25%t |
注：t為感溫元件實測溫度值（℃）
2、熱電偶時間常數
|
熱惰性級別 |
時間常數（秒） |
熱惰性級別 |
時間常數（秒） |
|
Ⅰ |
90－180 |
Ⅲ |
10－30 |
|
Ⅱ |
30－90 |
Ⅳ |
＜10 |
3、熱電偶公稱壓力：一般是指在工作溫度下保護管所能承受的靜態外壓而破裂。
4、熱電偶*小插入深度：應不小于其保護套管外徑的8－10倍（特列產品例外）
5、絕緣電阻：當周圍空氣溫度為15－35℃，相對濕度＜80％時絕緣電阻≥5兆歐（電壓100V）。具有防濺式接線盒的熱電偶，當相對溫度為93± 3℃ 時，絕緣電阻≥0.5兆歐（電壓100V）
高溫下的絕緣電阻：熱電偶在高溫下，其熱電極（包括雙支式）與保護管以及雙支熱電極之間的絕緣電阻（按每米計）應大于下表規定的值。
|
規定的長時間使用溫度（℃） |
試驗溫度（℃） |
絕緣電阻值（Ω） |
|
≥600 |
600 |
72000 |
|
≥ 800 |
800 |
25000 |
|
≥1000 |
1000 |
5000 |
三、產品選型資料
|
W |
R |
規格 |
內容 |
||||
|
R |
鉑銠30-鉑銠6 |
||||||
|
P |
鉑銠10-鉑 |
||||||
|
N |
鎳鉻-鎳硅 |
||||||
|
E |
鎳鉻-銅鎳（鎳鉻-康銅） |
||||||
|
熱 電 偶 材 料 |
- |
1 |

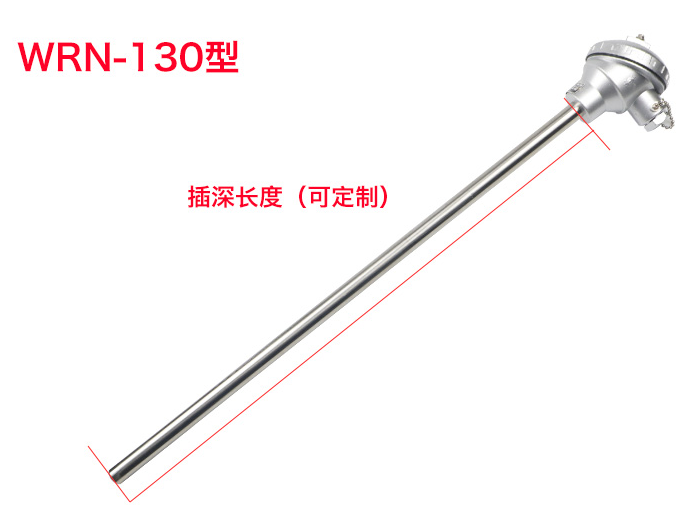

無固定式裝置式 |
||||
|
2 |

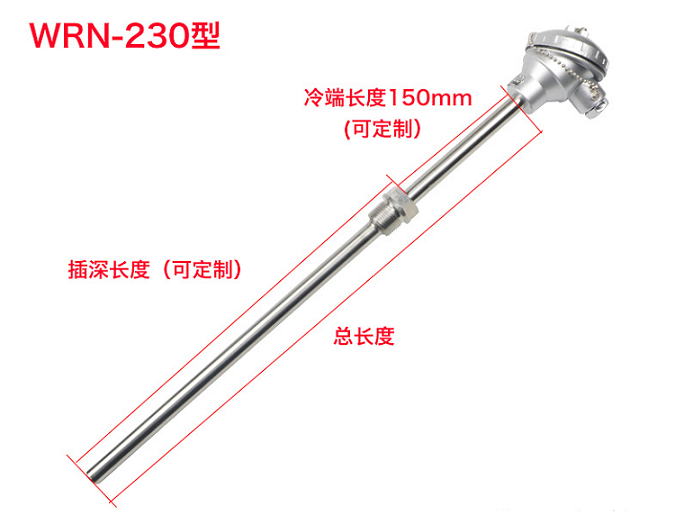

固定螺紋式 |
||||||
|
3 |
活動式法蘭 |
||||||
|
4 |

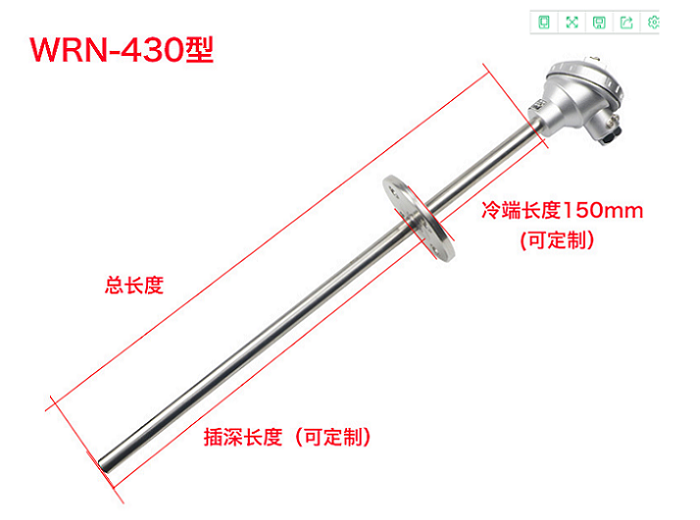

固定法蘭式 |
||||||
|
5 |

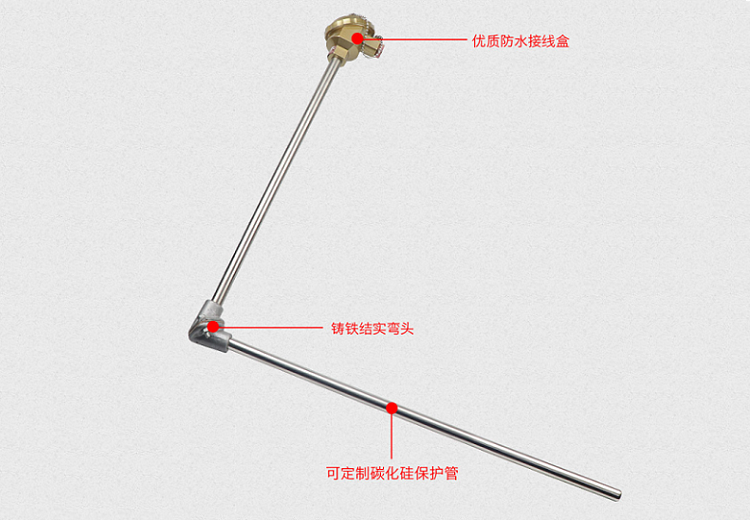

活動法蘭角尺形式 |
||||||
|
6 |
固定螺紋錐形保護管式 |
||||||
|
安裝固定形式 |
2 |
防濺式 |
|||||
|
3 |
防水式 |
||||||
|
4 |
隔爆式 |
||||||
|
接線盒形式 |
0 |
16mm保護管 |
|||||
|
1 |
25mm保護管（雙層套管） |
||||||
|
2 |
16mm高鋁質管（單層套管） |
||||||
|
3 |
20mm高鋁質管 |
||||||
|
設計序號 |
|||||||
|
W |
R |
□ |
- |
□ |
□ |
□ |
|
訂貨需知：
1. 注明熱電偶型號、分度號、使用溫度范圍、精度等級。
2. 熱電偶保護管直徑、長度（插入深度）、材質等。
3. 有緊固件、法蘭裝置的，需要提供先關尺寸。
