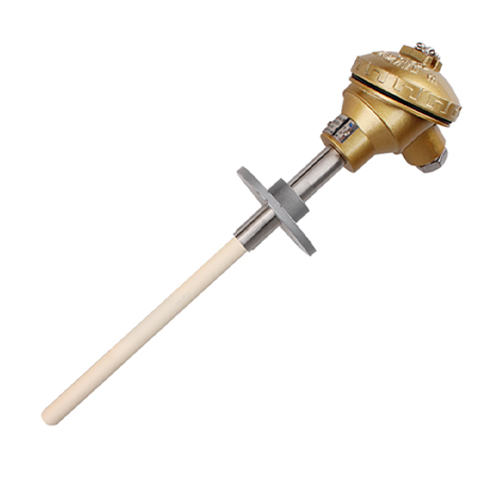

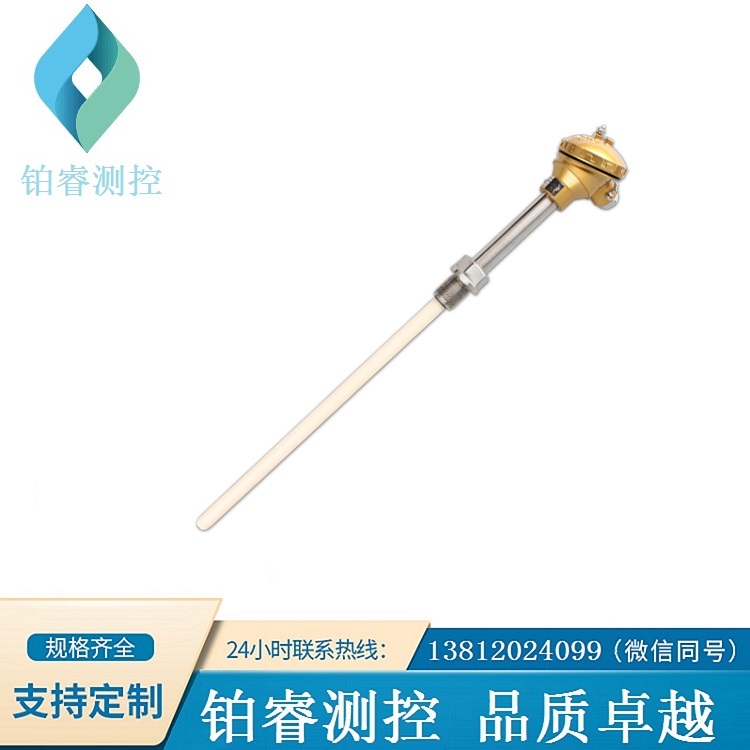

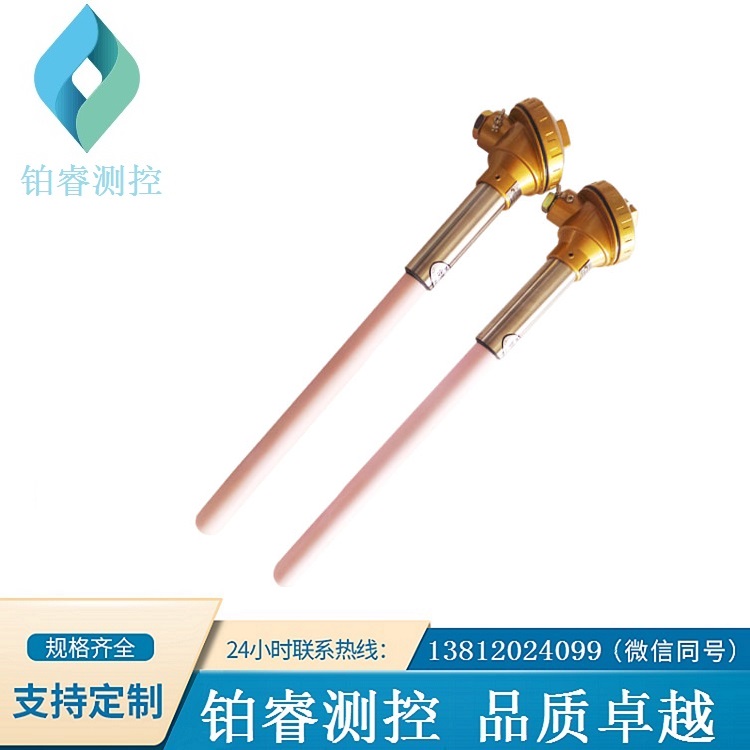

產品概述
WR系列普通型、隔爆型鎧裝式熱電阻/熱電偶具有細長、容易彎曲、熱響應時間快，耐振動、耐溫、抗壓和堅固耐用等優點。它可用作直接測量，也可以作為裝配式熱電偶、熱電阻的內芯元件，以取代傳統裝配式。尤其適宜安裝在管道狹窄、彎曲和要求快速反應，和特殊測溫場合。鎧裝鉑熱電阻可用于測量-200～+500℃范圍內溫度。產品適用在dIIBT4和dIICT5溫度組別區間內具有爆炸性氣體的場所內使用。符合IEC60079標準，GB3836標準。
結構原理
熱電阻是利用物質在溫度變化時本身電阻也隨著發生變化的特性來測量溫度的。熱電阻的受熱部分(感溫元件) 是用細金屬絲均勻地雙繞在絕緣材料制成的骨架上，當被測介體中有溫度梯度存在時,所測的溫度是感溫元件所在范圍介質中的平均溫度。
熱電偶的工作原理是將兩種不同成份的導體或半導體兩端經焊接，構成一個閉合回路。由于兩種不同金屬所攜帶的電子數不同，當兩個導體的熱端與冷端點之間存在溫差時，就會發生高電位向低電位放電現象，因而在回路中形成電流,溫度差越大，電流越大，這種現象稱為熱電效應，也叫塞貝克效應。熱電偶就是利用這一效應來工作的。直接測溫端叫測量結點(或稱熱端) ，接線端叫參考節點(或稱冷端)。
產品選型
|
WR/WZ |
熱電阻/熱電偶/溫度變送器 |
注冊型號 |
||||||||||||||||||||||||||||
|
Z |
熱電阻（RTD） |
傳感器類型 |
||||||||||||||||||||||||||||
|
R |
熱電偶（TC） |
|||||||||||||||||||||||||||||
|
P |
鉑熱電阻：Pt100 Pt-RTD 適用范圍：-200℃～+500℃ 精度等級、允差（℃）：A級±（0.15+0.002|t|） B級±（0.15+0.002|t|） |
分度號、適用范圍、精度等級、允差 |
||||||||||||||||||||||||||||
|
C |
銅熱電阻：Cu50 Cu-RTD 適用范圍：-50℃～+150℃ 精度等級、允差（℃）：±（0.30+0.005|t|） |
|||||||||||||||||||||||||||||
|
S |
鉑銠10-鉑熱電偶 PT10%RH-Pt 適用范圍：0～1100℃ 精度等級、允差Δt（℃）：Ⅰ級±（±1.0℃）Ⅱ級±（±1.5℃） |
|||||||||||||||||||||||||||||
|
B |
鉑銠30-鉑銠6熱電偶 Pt30%Rh-Pt6%Rh 適用范圍：0～1600℃ 精度等級、允差Δt（℃）：Ⅰ級±（±1.0℃）Ⅱ級±（±1.5℃） |
|||||||||||||||||||||||||||||
|
E |
鎳鎘-銅鎳熱電偶 NiCr-CuNi 適用范圍：0～600℃ 精度等級、允差Δt（℃）：Ⅰ級±（±1.5℃）Ⅱ級±（±2.5℃） |
|||||||||||||||||||||||||||||
|
N |
鎳鎘-鎳硅熱電偶 NiCr-NiAi 適用范圍：0～800℃ 精度等級、允差Δt（℃）：Ⅰ級±（±1.5℃）Ⅱ級±（±2.5℃） |
|||||||||||||||||||||||||||||
|
R |
鉑銠13-鉑熱電偶 Pt13%Rh-Pt 適用范圍：0～1200℃ 精度等級、允差Δt（℃）：Ⅰ級±（±1.0℃）Ⅱ級±（±1.5℃） |
|||||||||||||||||||||||||||||
|
J |
鐵-銅鎳熱電偶 Fe-CuNi 適用范圍：0～500℃ 精度等級、允差Δt（℃）：Ⅰ級±（±1.0℃）Ⅱ級±（±2.5℃） |
|||||||||||||||||||||||||||||
|
T |
銅-銅鎳熱電偶 Cu-CuNi 適用范圍：-400～300℃ 精度等級、允差Δt（℃）：Ⅰ級±（±0.5℃）Ⅱ級±（±1.0℃） |
|||||||||||||||||||||||||||||
|
K |
鎧裝型熱電阻或熱電偶，無變送輸出 |
一體化、分體式溫度變送器 |
||||||||||||||||||||||||||||
|
A |
帶普通一體化變送模塊、輸出兩線制4～20mA DC |
|||||||||||||||||||||||||||||
|
B |
帶一體化智能溫度變送模塊、隔離型，兩線制4～20mA DC HART |
|||||||||||||||||||||||||||||
|
C |
一體化形式，A型+現場LED數字顯示 |
|||||||||||||||||||||||||||||
|
D |
一體化形式，B型+現場LED數字顯示 |
|||||||||||||||||||||||||||||
|
E |
分體安裝型，現場LED數顯，兩線制4～20mA DC |
|||||||||||||||||||||||||||||
|
F |
分體安裝型，現場LED數顯，兩線制隔離輸出4～20mA DC HART |
|||||||||||||||||||||||||||||
|
1 |
單只元件 |
2 |
雙支元件 |
3 |
叁支元件 |
N |
N支元件 |
感溫元件支數 |
||||||||||||||||||||||
|
1 |
常壓，或≤0.2Mpa |
5 |
PN11Mpa；Class 600LB ANSI |
壓力等級 |
||||||||||||||||||||||||||
|
2 |
PN2.5Mpa；Class 150LB ANSI |
6 |
PN15Mpa；Class 900LB ANSI |
|||||||||||||||||||||||||||
|
3 |
PN5.0Mpa；Class 300LB ANSI |
7 |
PN26Mpa；Class 1500LB ANSI |
|||||||||||||||||||||||||||
|
4 |
PN6.4Mpa；Class 400LB ANSI |
8 |
PN32Mpa；Class 2500LB ANSI |
|||||||||||||||||||||||||||
|
01 |
簡易式鎧裝芯（帶磁接線板和彈簧） |
14 |
卡箍式管壁測量專用型（帶導熱塊） |
產品類型 |
||||||||||||||||||||||||||
|
02 |
無固定裝置型（Φ12或Φ保護管） |
15 |
熱套式熱電偶鎧裝式延長型 |
|||||||||||||||||||||||||||
|
03 |
固定螺栓型 保護管（Φ12、Φ16） |
16 |
固定螺栓錐形護管鎧裝元件延長型 |
|||||||||||||||||||||||||||
|
04 |
活動法蘭型 |
17 |
高耐磨型（兩節式） |
|||||||||||||||||||||||||||
|
05 |
固定法蘭型 |
18 |
高耐磨型（單節式） |
|||||||||||||||||||||||||||
|
06 |
固定螺栓式帶錐形保護管型 |
19 |
高溫、高耐磨保護管型熱電偶 |
|||||||||||||||||||||||||||
|
07 |

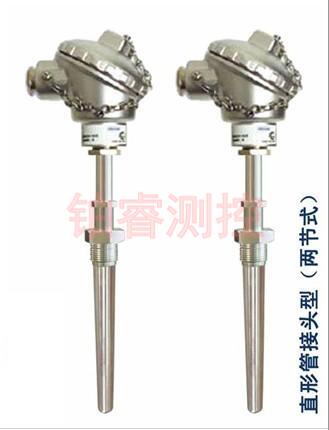

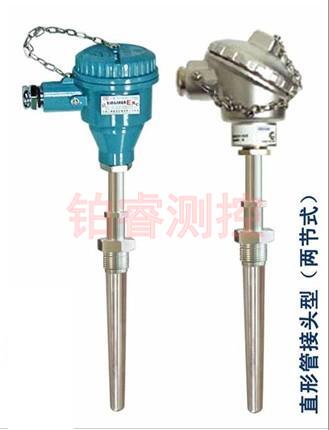

直行管接頭型（兩節式） |
20 |
高溫鹽浴爐專用熱電偶 |
|||||||||||||||||||||||||||
|
08 |
活絡管接頭型（兩節式） |
21 |
水泥回轉窯用耐磨高溫型熱電偶 |
|||||||||||||||||||||||||||
|
09 |
固定螺紋型（兩節式） |
22 |
回轉窯煙道專用型高鋁質、剛玉質 |
|||||||||||||||||||||||||||
|
10 |
熱套式深盲孔保護管型（兩節式） |
23 |
耐腐蝕（PTFE）型熱電偶、熱電阻 |
|||||||||||||||||||||||||||
|
11 |
焊接式錐形盲孔保護管型（兩節） |
24 |
帶切斷閥耐磨型熱電偶熱電阻 |
|||||||||||||||||||||||||||
|
12 |
煙道、風道用大直徑保護管型 |
25 |
多點式鎧裝熱電阻熱電偶，可10點 |
|||||||||||||||||||||||||||
|
13 |
煤粉倉用耐腐型（低溫合金耐腐） |
26 |
3A衛生標準、食品專用型熱電偶 |
|||||||||||||||||||||||||||
|
A |
M27×2 |
E |
G1“ |
I |
M18×1.5 |
M |
DN40(11/2“) 法蘭 |
工藝過程連接 |
||||||||||||||||||||||
|
B |
M20×1.5 |
F |
1/2“NPT |
J |
DN15(1/2")法蘭 |
P |
DN50(2“) 法蘭 |
|||||||||||||||||||||||
|
C |
G1/2“ |
G |
3/4“NPT |
K |
DN20(3/4")法蘭 |
Q |
DN80(3“) 法蘭 |
|||||||||||||||||||||||
|
D |
G3/4“ |
H |
1“ NPT |
L |
DN25(1"）法蘭 |
N |
用戶指定 |
|||||||||||||||||||||||
|
B |
304 |
S9 |
321 |
Ni |
Ni9990 |
F46 |
FEP |
保護管材質 |
||||||||||||||||||||||
|
C |
304L |
NB |
347 |
Ti |
TA(1-3) |
A8 |
高鉛質 |
|||||||||||||||||||||||
|
D |
310S |
N6 |
Inconel600 |
G3 |
GH3030 |
A9 |
剛玉質Al2O3 |
|||||||||||||||||||||||
|
E |
316 |
HB |
Hastelloy B |
G9 |
CH3039 |
SN |
氮化硅Si3N4 |
|||||||||||||||||||||||
|
F |
316L |
HC |
Hastelloy C |
SO |
石英SiO2 |
SC |
碳化硅SiC |
|||||||||||||||||||||||
|
MT |
316Ti |
5M |
Monel k500 |
F4 |
PTFE |
MS |
二硅化鉬MoSi |
|||||||||||||||||||||||
|
W |
其它特殊材質 |
|||||||||||||||||||||||||||||
|
O |
普通防水型 |
D |
隔爆型 ExdIICT1～T6 |
安全等級 |
||||||||||||||||||||||||||
|
100 |
250 |
400 |
600 |
900 |
1500 |
3000 |
標稱長度mm （不再標稱長度內，可填實需長度） |
|||||||||||||||||||||||
|
150 |
300 |
500 |
750 |
1000 |
2000 |
3500 |
||||||||||||||||||||||||
|
200 |
350 |
550 |
800 |
1200 |
2500 |
需要長度mm |
||||||||||||||||||||||||
|
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
|||||||||||||||||||||
|
WR |
S |
A |
1 |
1 |
18 |
A |
B |
O |
1200 |
選型舉例 |
||||||||||||||||||||
|
WR熱電阻變送器；鉑銠10-鉑熱電偶，PT10%RH-Pt，適用范圍為0～1100℃，精度等級、允差Δt（℃）：Ⅰ級±（±1.0℃）Ⅱ級±（±1.5℃）；帶普通一體化變送模塊、輸出兩線制4～20mA DC；單支感溫元件；壓力等級為常壓或≤0.2Mpa；高耐磨型（單節式）；工藝過程連接為M27×2；保護管材質為304；普通防水型；標稱長度為1200mm |
||||||||||||||||||||||||||||||
